Transistörler - FET, MOSFET - Tekil

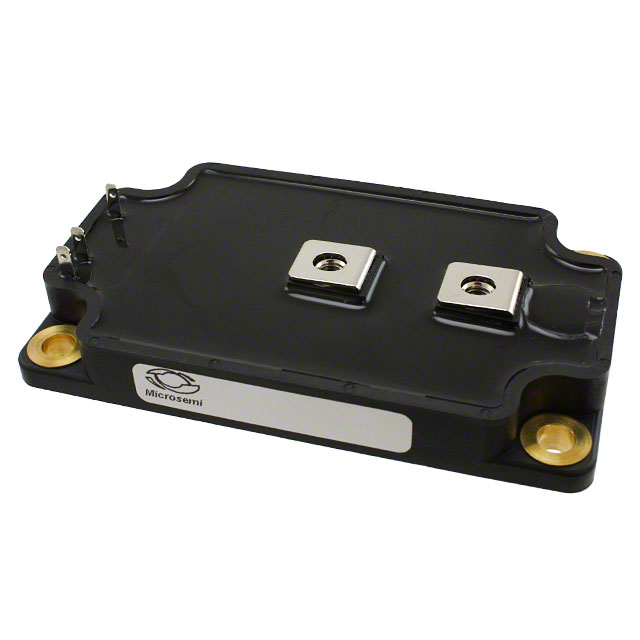

APTM100UM45DAG
MOSFET N-CH 1000V 215A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- APTM100UM45DAG
APTM100UM45DAG Hakkında
APTM100UM45DAG, Microchip Technology tarafından üretilen N-Channel MOSFET transistördür. 1000V drain-source gerilimi ve 215A sürekli drain akımı kapasitesi ile yüksek güç uygulamalarında kullanılır. SP6 paket tipi ile montaj sırasında ısıl yönetim avantajı sağlar. 52mΩ tipik on-state direnci (Rds On) ile düşük güç kaybı karakteristiği sunmaktadır. -40°C ile +150°C sıcaklık aralığında çalışabilir. Endüstriyel güç dönüştürme devrelerinde, motor kontrolörlerinde, anahtarlama power supply'lerinde ve yüksek gerilim uygulamalarında tercih edilir. ±30V gate gerilimi aralığında güvenli şekilde çalıştırılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 215A (Tc) |
| Drain to Source Voltage (Vdss) | 1000 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1602 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 42700 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power Dissipation (Max) | 5000W (Tc) |
| Rds On (Max) @ Id, Vgs | 52mOhm @ 107.5A, 10V |
| Supplier Device Package | SP6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 30mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
