Transistörler - FET, MOSFET - Tekil

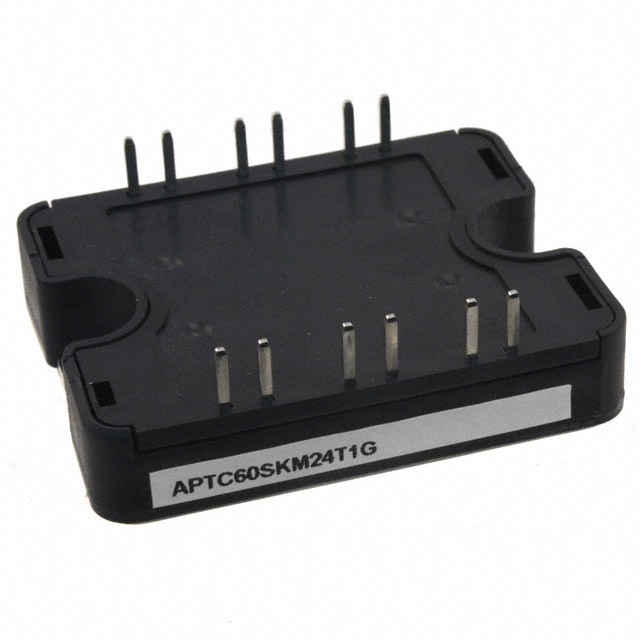

APTC60SKM24T1G
MOSFET N-CH 600V 95A SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- APTC60SKM24T
APTC60SKM24T1G Hakkında
APTC60SKM24T1G, Microchip Technology tarafından üretilen N-Channel MOSFET transistördür. 600V drain-source gerilimi ve 95A sürekli drain akımı kapasitesine sahiptir. 10V gate sürüş geriliminde 24mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. Geniş sıcaklık aralığında (-40°C ile 150°C arası) çalışabilir. SP1 paket tipiyle chassis mount uygulamalarında kullanılır. Güç dönüştürücü devreleri, şarj cihazları, motor kontrol uygulamaları ve endüstriyel anahtarlama uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 95A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 300 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 14400 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power Dissipation (Max) | 462W (Tc) |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 47.5A, 10V |
| Supplier Device Package | SP1 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
