Transistörler - FET, MOSFET - Tekil

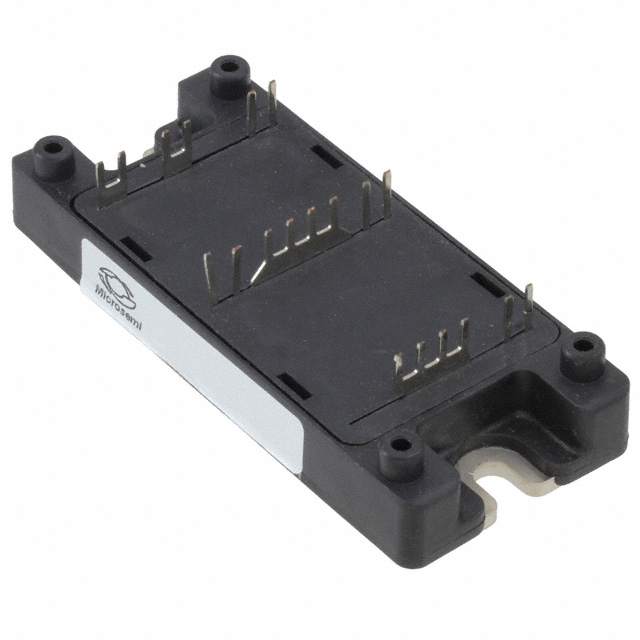

APTC60DAM18CTG
MOSFET N-CH 600V 143A SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- APTC60DAM18CTG
APTC60DAM18CTG Hakkında
Microchip Technology tarafından üretilen APTC60DAM18CTG, 600V Drain-Source gerilimi ile yüksek voltaj uygulamaları için tasarlanmış N-Channel MOSFET'tir. 143A sürekli drenaj akımı kapasitesi ve 18mOhm maksimum on-resistance ile güç anahtarlama devrelerinde kullanılır. SP4 chassis mount paketi ile endüstriyel invertör, motor sürücü, güç kaynağı ve DC-DC konvertör uygulamalarında tercih edilir. -40°C ile 150°C arasında çalışan bileşen, 10V gate sürücü gerilimiyle entegre edilebilir. 1036nC gate charge ve 28nF giriş kapasitansiyle hızlı anahtarlama işlemleri sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 143A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1036 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 28000 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power Dissipation (Max) | 833W (Tc) |
| Rds On (Max) @ Id, Vgs | 18mOhm @ 71.5A, 10V |
| Supplier Device Package | SP4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 3.9V @ 4mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
