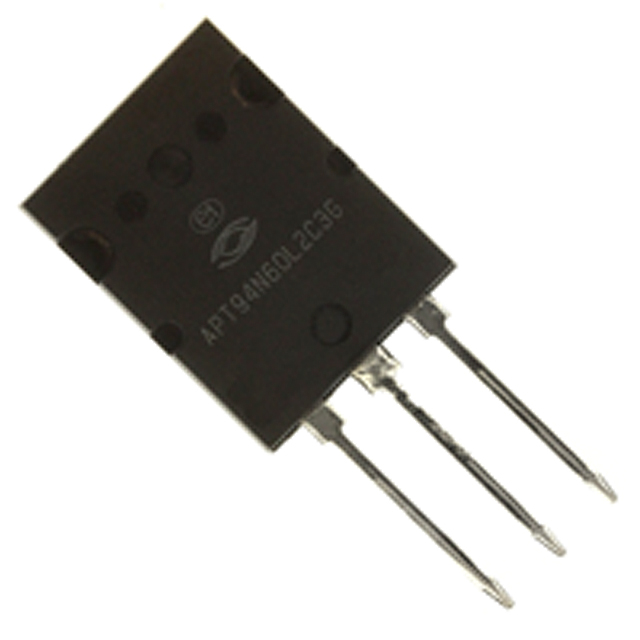

APT94N60L2C3G
MOSFET N-CH 600V 94A 264 MAX
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- APT94N60L2C3G
APT94N60L2C3G Hakkında
APT94N60L2C3G, Microchip Technology tarafından üretilen N-Channel MOSFET transistördür. 600V drain-source gerilimi ve 94A sürekli drain akımı kapasitesi ile yüksek gerilim uygulamalarında kullanılır. 35mΩ maksimum Rds(on) değeri ile düşük iletim kaybı sağlar. TO-264-3 (264 MAX) paketinde sunulan bu bileşen, 10V gate sürüş geriliminde çalışmak üzere tasarlanmıştır. Geniş çalışma sıcaklığı aralığı (-55°C ~ 150°C) ve 833W maksimum güç tüketimi özellikleriyle endüstriyel güç anahtarlama devreleri, motor kontrol uygulamaları ve AC/DC dönüştürücülerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 94A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 640 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 13600 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Power Dissipation (Max) | 833W (Tc) |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 60A, 10V |
| Supplier Device Package | 264 MAX™ [L2] |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 5.4mA |
