Transistörler - FET, MOSFET - Tekil

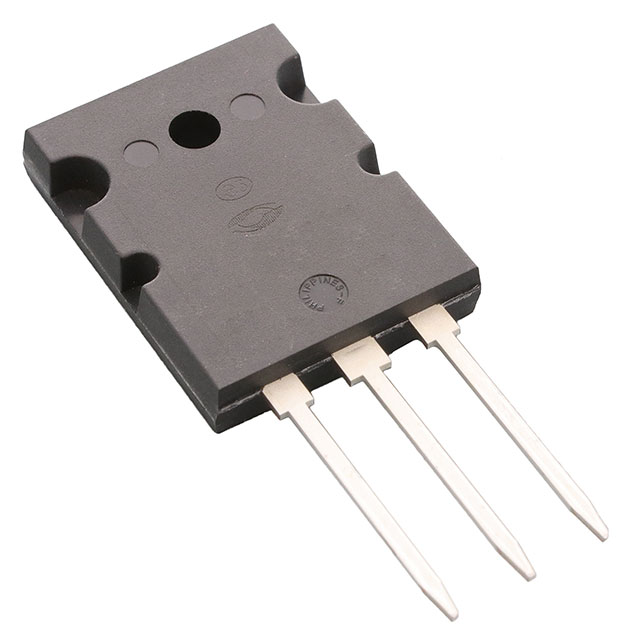

APT106N60LC6
MOSFET N-CH 600V 106A TO264
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- APT106N60LC6
APT106N60LC6 Hakkında
APT106N60LC6, Microchip Technology tarafından üretilen N-Channel MOSFET transistördür. 600V Drain-Source gerilimi ve 106A sürekli dren akımı kapasitesine sahiptir. TO-264 paketinde sunulan bu bileşen, yüksek güç uygulamalarında anahtarlama elemanı olarak kullanılır. 35mΩ maksimum on-resistance değeri ile enerji kaybını minimize eder. Güç kaynakları, motor kontrol devreleri, DC-DC konverterler ve endüstriyel anahtarlama uygulamalarında tercih edilir. -55°C ile +150°C arasında çalışabilir ve maksimum 833W güç dağıtabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 106A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 308 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8390 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Power Dissipation (Max) | 833W (Tc) |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 53A, 10V |
| Supplier Device Package | TO-264 (L) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 3.4mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
