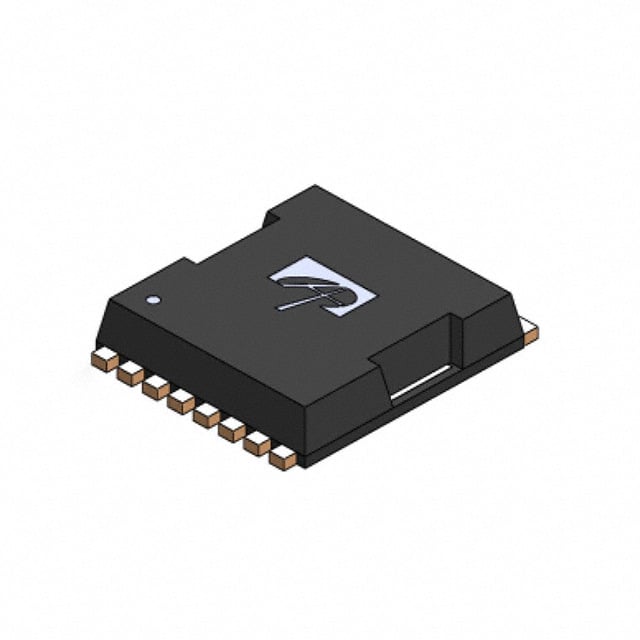

AOTL66608
MOSFET N-CH 60V 73.5A/400A TOLLA
- Paket/Kılıf
- 8-PowerSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AOTL66608
AOTL66608 Hakkında
AOTL66608, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 60V Drain-Source gerilimi ve 73.5A sürekli drenaj akımı (Ta @ 25°C) ile çalışır. 0.85mΩ düşük RDS(on) değeri sayesinde enerji kaybını minimize eder. TOLLA paket tipinde surface mount montajı yapılır. -55°C ile 175°C arası çalışma sıcaklık aralığına sahiptir. Güç dönüştürme uygulamaları, motor kontrol devreleri, DC-DC konvertörler ve yüksek akım anahtarlama uygulamalarında kullanılır. 300nC gate charge ile hızlı anahtarlama özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 73.5A (Ta), 400A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 300 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 14200 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerSFN |
| Part Status | Active |
| Power Dissipation (Max) | 8.3W (Ta), 500W (Tc) |
| Rds On (Max) @ Id, Vgs | 0.85mOhm @ 20A, 10V |
| Supplier Device Package | TOLLA |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
