Transistörler - FET, MOSFET - Tekil

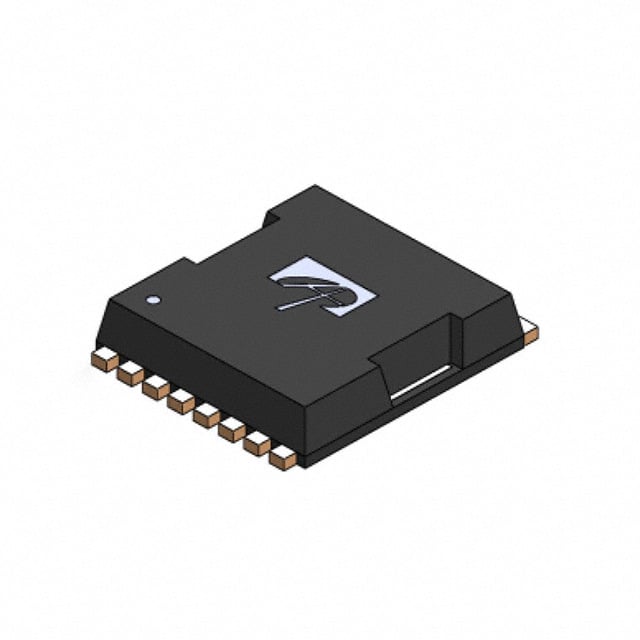

AOTL66401
MOSFET N-CH 40V 82A/400A TOLLA
- Paket/Kılıf
- 8-PowerSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AOTL66401
AOTL66401 Hakkında
AOTL66401, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi (Vdss) ve 82A sürekli drain akımı (Ta) ile yüksek akım uygulamalarında kullanılır. 0.7mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. TOLLA paket tipi ile yüksek güç yoğunluğu gerektiren uygulamalara uyumludur. Maksimum 300W güç yayınlama kapasitesi (Tc) ve -55°C ile 175°C arasında çalışma sıcaklık aralığı ile endüstriyel ve otomotiv uygulamalarında, anahtarlama devreleri, DC-DC dönüştürücüler ve motor sürücü uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 82A (Ta), 400A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 340 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 19180 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerSFN |
| Part Status | Active |
| Power Dissipation (Max) | 8.3W (Ta), 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 0.7mOhm @ 20A, 10V |
| Supplier Device Package | TOLLA |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
