Transistörler - FET, MOSFET - Tekil
AOSX21319C

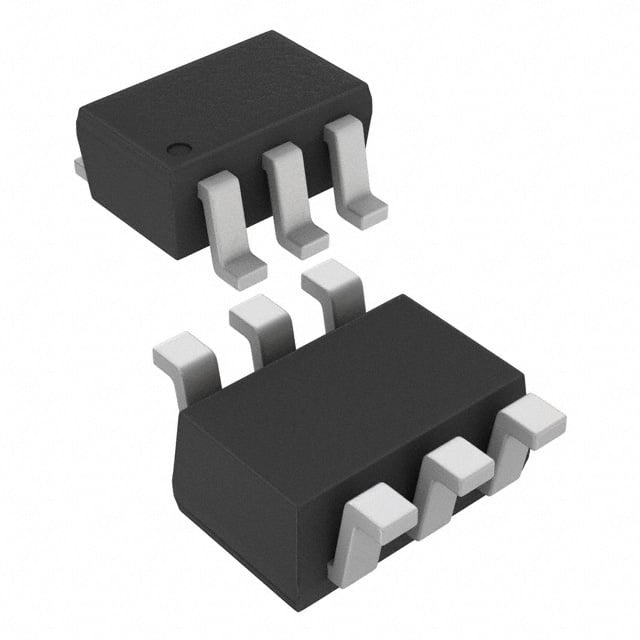

MOSFET P-CH 30V 2.6A SC70-6
- Paket/Kılıf
- 6-TSSOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AOSX21319C
AOSX21319C Hakkında
AOSX21319C, Alpha and Omega Semiconductor tarafından üretilen P-Channel MOSFET transistördür. 30V drain-source gerilimi ve 2.6A sürekli dren akımı kapasitesine sahip bu bileşen, düşük güç uygulamalarında anahtarlama ve amplifikasyon işlevlerinde kullanılır. 100mΩ maksimum RDS(on) değeri ile verimli güç yönetimi sağlar. SC70-6 (SOT-363) yüzey montaj paketlemesiyle kompakt tasarımlara uygun olan bu transistör, -55°C ile +150°C arasında çalışabilir. Mobil cihazlar, pil yönetim sistemleri, LED kontrol devreleri ve düşük güç anahtarlama uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.6A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 12 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 320 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power Dissipation (Max) | 1.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 2.6A, 10V |
| Supplier Device Package | SC-70-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
