Transistörler - FET, MOSFET - Tekil

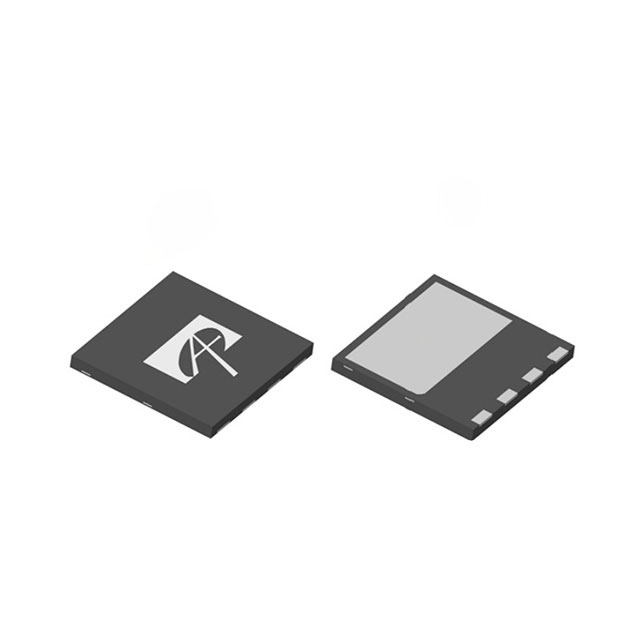

AONV210A60
MOSFET N-CH 600V 4.1A/20A 4DFN
- Paket/Kılıf
- 4-PowerTSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AONV210A60
AONV210A60 Hakkında
AONV210A60, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 600V drain-source gerilimi ile yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. 4.1A (Ta) / 20A (Tc) sürekli drain akımı kapasitesiyle güç anahtarlama devrelerinde etkin olarak çalışır. 210mOhm RDS(on) değeri ile enerji kaybı minimize edilir. 4DFN (8x8) SMD paketinde sunulan bu transistör, -55°C ile 150°C arasında çalışabilir. Endüstriyel kontrol devreleri, motor sürücüleri, dc-dc dönüştürücüler ve güç yönetimi uygulamalarında yaygın olarak tercih edilir. 34nC gate charge ve düşük input kapasitansiyle hızlı anahtarlama sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.1A (Ta), 20A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 34 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1935 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-PowerTSFN |
| Part Status | Active |
| Power Dissipation (Max) | 8.3W (Ta), 208W (Tc) |
| Rds On (Max) @ Id, Vgs | 210mOhm @ 7.6A, 10V |
| Supplier Device Package | 4-DFN (8x8) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
