AON7702

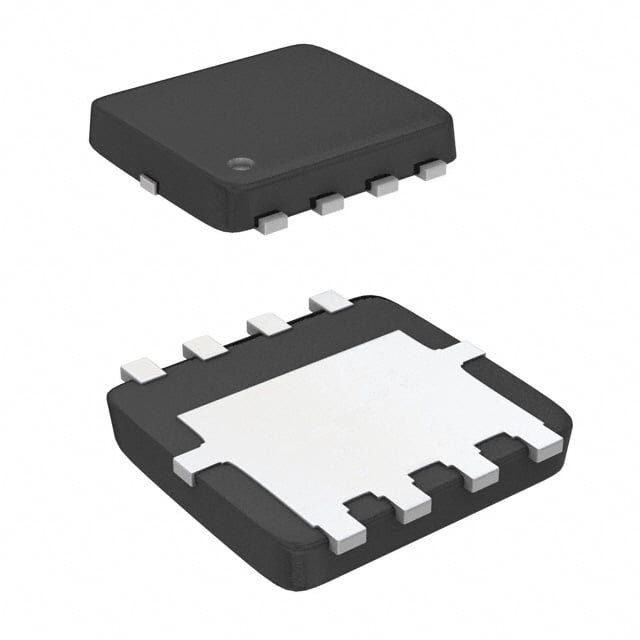

MOSFET N-CH 30V 13.5A/36A 8DFN
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AON7702
AON7702 Hakkında
AON7702, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source gerilim (Vdss) kapasitesine sahip bu bileşen, 13.5A sürekli ve 36A pik drain akımı sağlayabilir. 10mΩ maksimum on-resistance değeri ile düşük ısı kaybı ve verimli anahtarlama performansı sunar. 8-PowerVDFN (3x3) yüzeye monte paketinde sunulan AON7702, tüm silikon MOSFET özellikleri ve entegre Schottky diyotu ile gücü anahtarlayan uygulamalarda kullanılır. Anahtarlama güç kaynakları, DC-DC dönüştürücüler, motor kontrolü ve benzer yüksek akım anahtarlama devrelerinde yer bulur. -55°C ile 150°C arasında çalışabilir. Cihaz artık üretilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13.5A (Ta), 36A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Feature | Schottky Diode (Body) |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 48 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4250 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.1W (Ta), 23W (Tc) |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 13.5A, 10V |
| Supplier Device Package | 8-DFN-EP (3x3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
