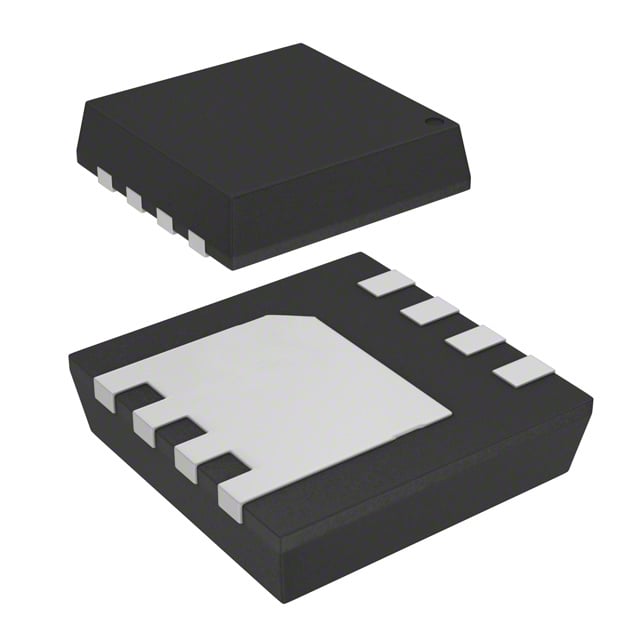

AON7242
MOSFET N-CH 40V 30A/50A 8DFN
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AON7242
AON7242 Hakkında
AON7242, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source voltajında 30A (Ta) / 50A (Tc) sürekli drenaj akımı sağlar. 8-PowerWDFN (3.3x3.3mm) yüzey montajlı pakette sunulur. Maksimum Rds(on) değeri 3.9mΩ'dir (20A, 10V). Gate charge 32nC (10V) ve input kapasitansi 2365pF (20V) ile karekterizedir. ±20V gate-source voltaj aralığında çalışır. Anahtar uygulamaları, güç dönüştürücüleri, motor kontrol devreleri ve pil yönetim sistemlerinde kullanılan bu transistör -55°C ile +150°C arasında işletilir. Maksimum 6.2W (Ta) / 83W (Tc) güç tüketimi kapasitesine sahiptir. Bileşen şu anda üretim dışıdır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Ta), 50A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 32 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2365 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 6.2W (Ta), 83W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.9mOhm @ 20A, 10V |
| Supplier Device Package | 8-DFN-EP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
