AON6780

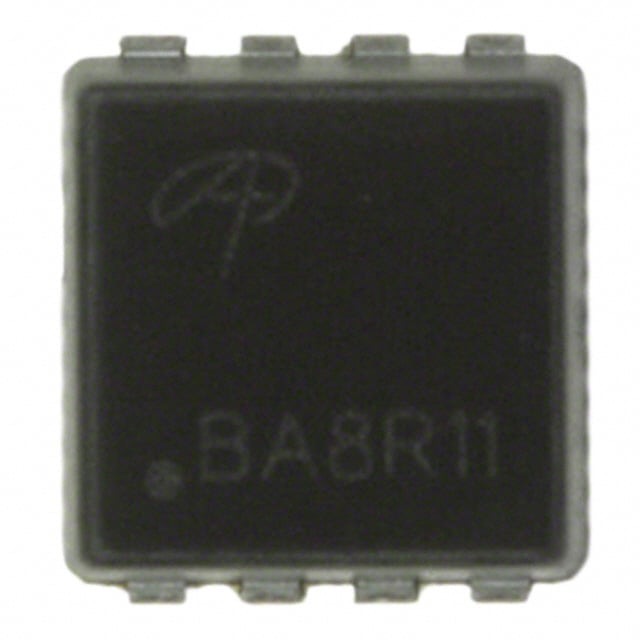

MOSFET N-CH 30V 30A/85A 8DFN
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AON6780
AON6780 Hakkında
AON6780, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 30A sürekli drain akımı (85A kritik sıcaklıkta) kapasitesiyle güç yönetimi uygulamalarında kullanılır. 1.7mΩ maksimum RDS(on) değeri ile düşük güç kaybı sağlar. ±12V gate gerilimi aralığında çalışabilen bu bileşen, anahtarlama devreleri, güç kaynakları, motor kontrol ve DC-DC dönüştürücülerde uygulanır. 8-DFN (5x6mm) yüzey montaj paketinde sunulan AON6780, -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Entegre Schottky diyot (body diod) sayesinde ters akım koruması sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Ta), 85A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Feature | Schottky Diode (Body) |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 76 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 9600 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.5W (Ta), 83W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.7mOhm @ 20A, 10V |
| Supplier Device Package | 8-DFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
