Transistörler - FET, MOSFET - Tekil

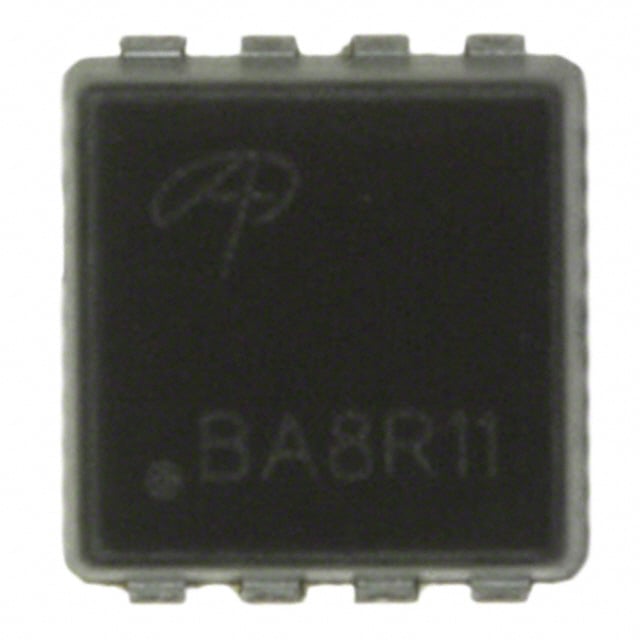

AON6546
MOSFET N-CH 30V 22A/55A 8DFN
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AON6546
AON6546 Hakkında
AON6546, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source voltaj ile tasarlanmış olan bu bileşen, 22A sürekli drenaj akımı (Ta) ve 55A (Tc) kapasitesine sahiptir. 8-PowerSMD (5x6) paketinde sunulan AON6546, 7mΩ maksimum RDS(on) direncine ve 30nC gate charge karakteristiğine sahiptir. Operating temperature aralığı -55°C ile 150°C arasındadır. Yüksek entegrasyon yoğunluğu gerektiren SMPS (Switched Mode Power Supply), DC-DC dönüştürücüler, motor kontrol ve güç yönetimi uygulamalarında kullanılır. Surface mount tasarımı, kompakt PCB uygulamalarına uygun hale getirir. Part status obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Ta), 55A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1210 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 5.5W (Ta), 35.5W (Tc) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 20A, 10V |
| Supplier Device Package | 8-DFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
