Transistörler - FET, MOSFET - Tekil

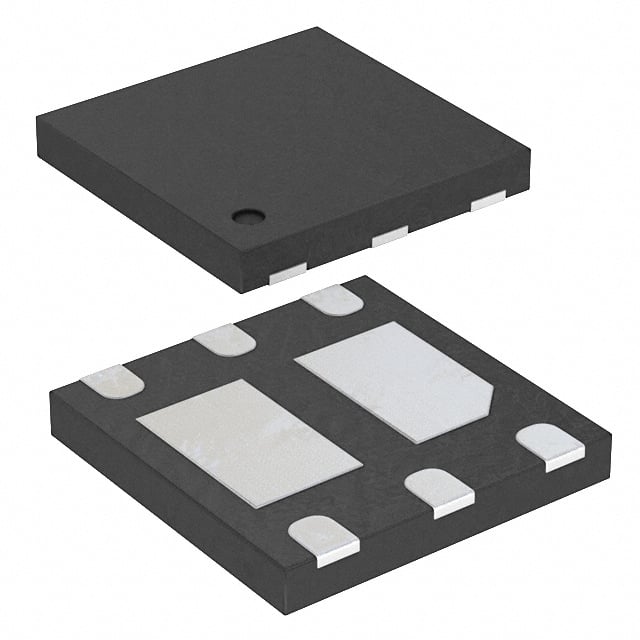

AON2701_001
MOSFET P-CH 20V 3A 6DFN
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AON2701
AON2701_001 Hakkında
AON2701_001, Alpha and Omega Semiconductor tarafından üretilen P-Channel MOSFET transistörüdür. 20V drain-source gerilimi ve 3A sürekli drain akımı kapasitesi ile çalışır. 6-WDFN (2x2mm) SMD paketinde sunulan bu bileşen, gümrük diyodu (body Schottky diode) içerir. Rds(on) değeri 4.5V gate geriliminde 120mΩ olarak belirlenmiştir. -55°C ile 150°C arasında çalışabilen bu transistör, güç yönetimi, anahtarlama devreleri, DC-DC konvertörleri ve batarya yönetim sistemlerinde kullanılır. Düşük gate charge (6.5nC) ve optimize edilmiş kapasitans değerleri hızlı komütasyon uygulamalarında tercih edilmesini sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Feature | Schottky Diode (Body) |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 700 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.5W (Ta) |
| Rds On (Max) @ Id, Vgs | 120mOhm @ 3A, 4.5V |
| Supplier Device Package | 6-DFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
