Transistörler - FET, MOSFET - Tekil

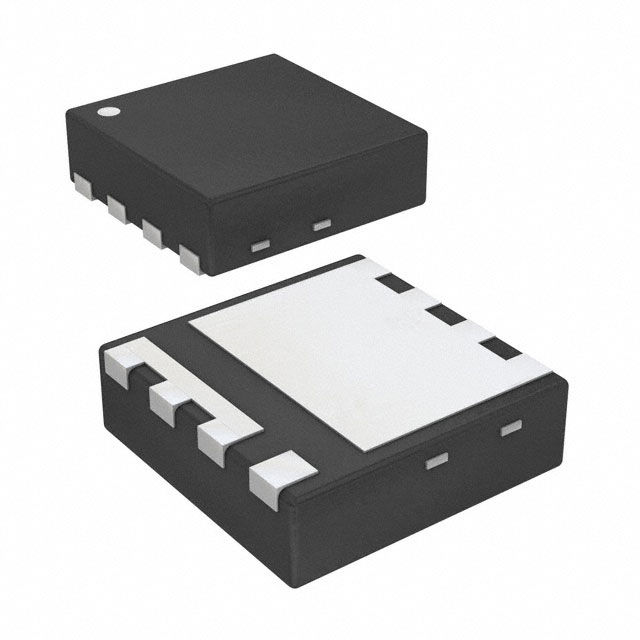

AON2411
MOSFET P-CH 12V 20A 8DFN
- Paket/Kılıf
- 8-UFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AON2411
AON2411 Hakkında
AON2411, Alpha and Omega Semiconductor tarafından üretilen P-Channel MOSFET transistörüdür. 12V drain-source gerilimi ve 20A sürekli drain akımı kapasitesine sahip olan bu bileşen, 8-DFN (2x2mm) yüzey montaj paketi ile sunulmaktadır. RDS(on) değeri 4.5V gate geriliminde 8mΩ'dur. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ve düşük gate charge (30nC) ile hızlı anahtarlama uygulamalarında tercih edilir. Güç yönetimi, DC-DC konvertörler, yük kontrol devreleri ve batarya uygulamalarında kullanılır. Bileşenin mevcut status obsolete olup, yerini daha yeni versiyonlar almıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2180 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWFDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 5W (Ta) |
| Rds On (Max) @ Id, Vgs | 8mOhm @ 12A, 4.5V |
| Supplier Device Package | 8-DFN (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
