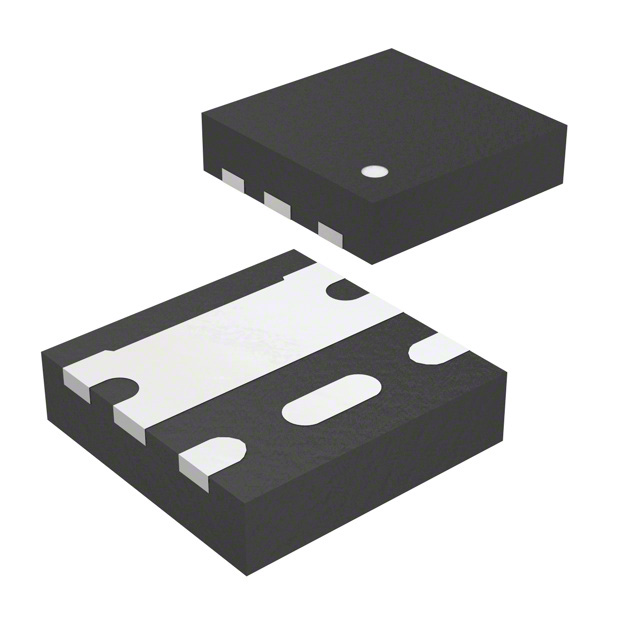

AON1634
MOSFET N-CH 30V 4A 6DFN
- Paket/Kılıf
- 6-PowerUFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AON1634
AON1634 Hakkında
AON1634, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj ve 4A sürekli drain akımı kapasitesi ile orta güç uygulamalarında kullanılır. 54mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. 6-PowerUFDFN (1.6x1.6mm) compact paketinde sunulan bu bileşen, anahtarlama devreleri, DC-DC konverterler, güç yönetimi ve motor sürücü uygulamalarında yaygın olarak tercih edilir. -55°C ile +150°C arasında çalışma sıcaklığı aralığına sahiptir ve 1.8W maksimum güç dağılımı kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 245 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 1.8W (Ta) |
| Rds On (Max) @ Id, Vgs | 54mOhm @ 4A, 10V |
| Supplier Device Package | 6-DFN (1.6x1.6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
