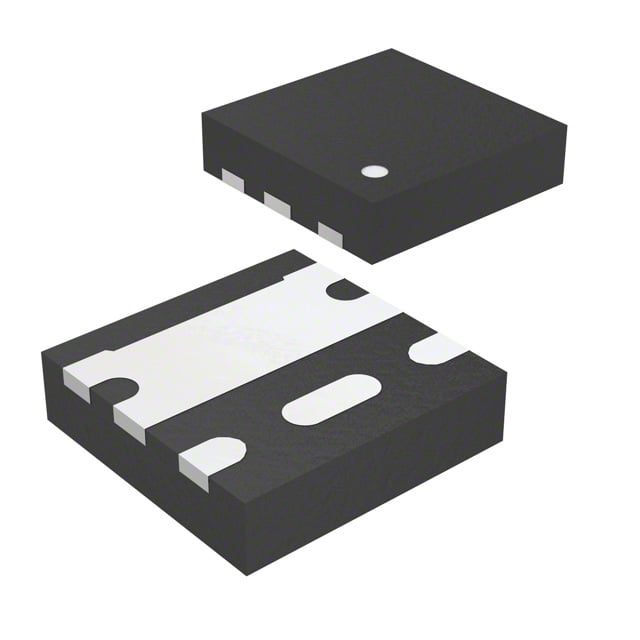

AON1620
MOSFET N-CH 12V 4A 6DFN
- Paket/Kılıf
- 6-PowerUFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AON1620
AON1620 Hakkında
AON1620, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 12V drain-source voltaj (Vdss) ile 4A sürekli drain akımını destekler. 6-PowerUFDFN kompakt yüzey monte paketinde sunulur. 22mOhm maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. Düşük gate charge (12nC) ve input capacitance (770pF) değerleri hızlı anahtarlama uygulamaları için uygundur. -55°C ile +150°C çalışma sıcaklık aralığında kullanılabilir. Verimli güç yönetimi, anahtarlama uygulamaları, motor sürücüleri ve genel amaçlı dijital anahtarlama devrelerinde tercih edilir. Maksimum 1.8W güç disipasyonuna sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 12 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 770 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUFDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.8W (Ta) |
| Rds On (Max) @ Id, Vgs | 22mOhm @ 4A, 4.5V |
| Supplier Device Package | 6-DFN (1.6x1.6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
