Transistörler - FET, MOSFET - Tekil

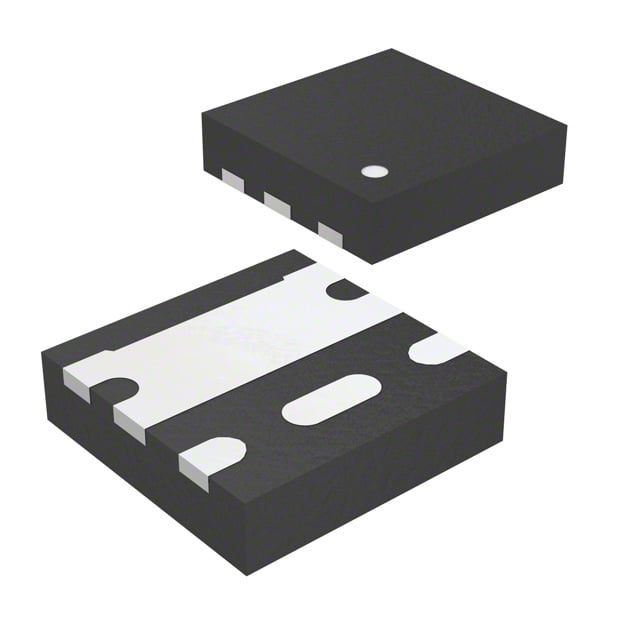

AON1611
MOSFET P-CH 20V 4A 6DFN
- Paket/Kılıf
- 6-PowerUFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AON1611
AON1611 Hakkında
AON1611, Alpha and Omega Semiconductor tarafından üretilen P-Channel MOSFET transistörüdür. 20V drain-source voltajında 4A sürekli drenaj akımı kapasitesine sahip olup, 6-DFN (1.6x1.6mm) yüzey montaj paketinde sunulmaktadır. 58mOhm RDS(on) değeriyle düşük iletim direncine sahiptir. -55°C ile +150°C sıcaklık aralığında çalışabilir. Anahtarlama uygulamaları, güç yönetimi devreleri, load switching ve düşük voltaj kontrol sistemlerinde kullanılır. Gate charge 10nC'dir. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 550 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUFDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.8W (Ta) |
| Rds On (Max) @ Id, Vgs | 58mOhm @ 4A, 4.5V |
| Supplier Device Package | 6-DFN (1.6x1.6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
