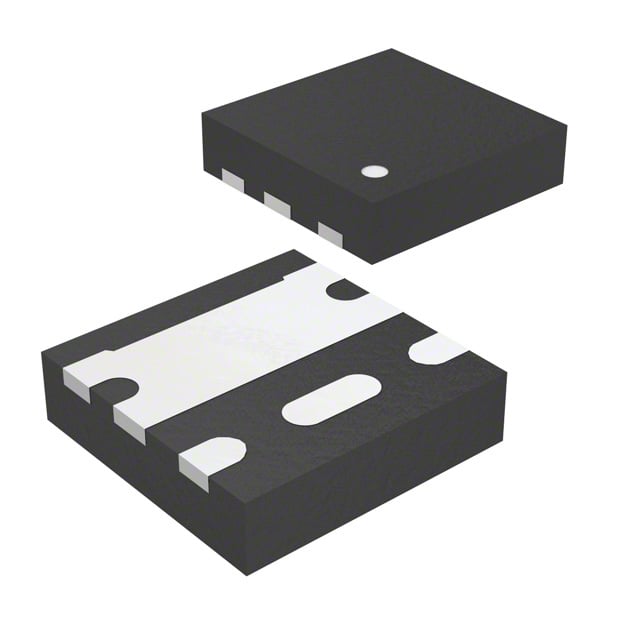

AON1610
MOSFET N-CH 20V 4A 6DFN
- Paket/Kılıf
- 6-PowerUFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AON1610
AON1610 Hakkında
AON1610, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source gerilimi ve 4A sürekli drain akımı kapasitesiyle düşük güç uygulamalarında kullanılır. 6-PowerUFDFN (1.6x1.6mm) yüzeye montajlı paketinde sunulan bu bileşen, anahtarlama devrelerinde, güç yönetimi uygulamalarında ve düşük voltajlı DC-DC dönüştürücülerde yer alır. 29mΩ tipik RDS(on) değeri ve 1.8W maksimum güç tüketimiyle kompakt tasarımlarda tercih edilir. -55°C ile 150°C arasında çalışır. Not: Bu parça obsolete (üretim durdurulmuş) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 748 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerUFDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.8W (Ta) |
| Rds On (Max) @ Id, Vgs | 29mOhm @ 4A, 4.5V |
| Supplier Device Package | 6-DFN (1.6x1.6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
