Transistörler - FET, MOSFET - Tekil
AOL1702

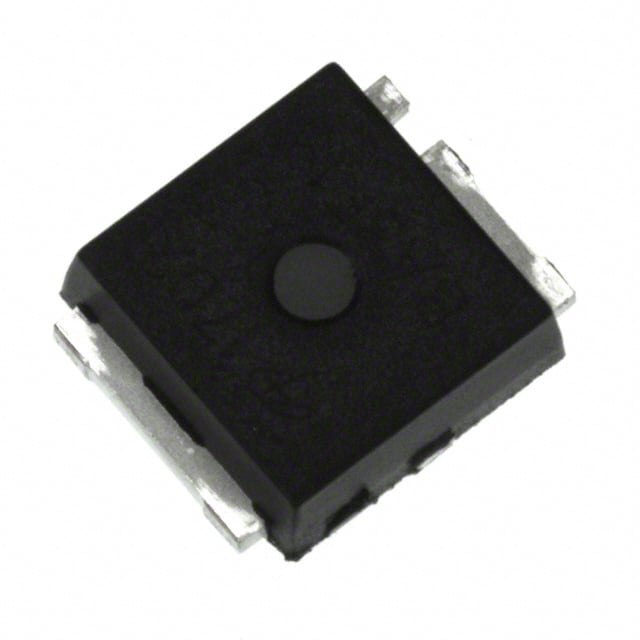

MOSFET N-CH 30V 14A/70A ULTRASO8
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AOL1702
AOL1702 Hakkında
AOL1702, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj desteği ve 14A (Ta) / 70A (Tc) sürekli drenaj akımı kapasitesi ile düşük güç uygulamalarında kullanılır. Gövde içerisine entegre Schottky diyot özelliği taşır. UltraSO-8 paketinde sunulan bileşen, anahtarlama ve amplifikasyon devreleri, motor kontrolü, DC-DC dönüştürücüler ve güç yönetimi uygulamalarında rol alır. 5.8mΩ maksimum Rds(on) değeri ile düşük ısı kaybı sağlar. -55°C ~ 175°C sıcaklık aralığında çalışabilir. Part status obsolete olup, yeni tasarımlarda güncel alternatifler değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta), 70A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Feature | Schottky Diode (Body) |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 77 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5000 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 3-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.1W (Ta), 58W (Tc) |
| Rds On (Max) @ Id, Vgs | 5.8mOhm @ 20A, 10V |
| Supplier Device Package | UltraSO-8™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
