Transistörler - FET, MOSFET - Tekil

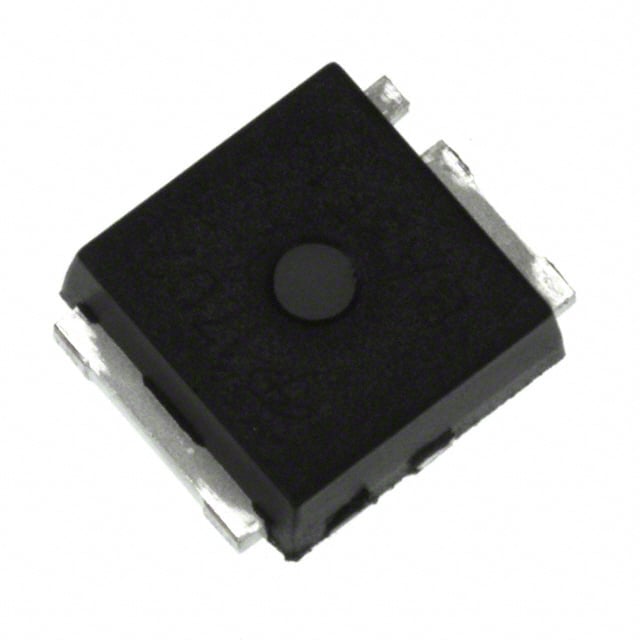

AOL1424
MOSFET N-CH 30V 15A/70A ULTRASO8
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AOL1424
AOL1424 Hakkında
AOL1424, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj (Vdss) ile tasarlanan bu bileşen, 15A sürekli drain akımı (Ta) ve 70A pulse drain akımı (Tc) kapasitesine sahiptir. UltraSO-8™ paketinde sunulan AOL1424, düşük 6.5mΩ on-state direnç (Rds On) değeri ile anahtarlama uygulamalarında verimli çalışır. -55°C ile 175°C arasında çalışabilen bu MOSFET, güç dönüştürme devreleri, motor kontrolü, LED sürücüleri ve genel amaçlı anahtarlama uygulamalarında kullanılır. 48nC gate charge ve 2170pF input kapasitans ile hızlı anahtarlama performansı sağlar. Bileşen üretimi sonlandırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Ta), 70A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 48 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2170 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 3-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.2W (Ta), 50W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 20A, 10V |
| Supplier Device Package | UltraSO-8™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
