Transistörler - FET, MOSFET - Tekil
AOC2411

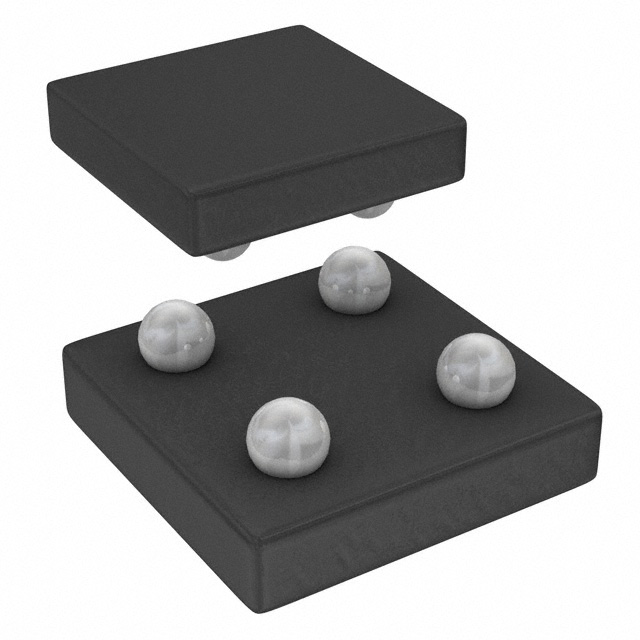

MOSFET P-CH 30V 3.4A 4WLCSP
- Paket/Kılıf
- 4-UFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AOC2411
AOC2411 Hakkında
AOC2411, Alpha and Omega Semiconductor tarafından üretilen P-Channel MOSFET transistörüdür. 30V drain-source gerilim (Vdss) kapasitesi ve 3.4A sürekli drain akımı (Id) ile tasarlanmıştır. 45mOhm maksimum on-direnci (Rds On) ve 20nC gate charge değerleri ile düşük güç kaybı sunar. 4-WLCSP (1.6x1.6mm) kompakt paket tipinde üretilen bileşen, -55°C ile 150°C arasında çalışma sıcaklığına sahiptir. Güç yönetimi, motor kontrol, anahtarlama devreleri ve enerji dönüştürme uygulamalarında kullanılır. Maksimum 800mW güç tüketimi ile entegre tasarımlarda tercih edilmektedir. Bileşen üretimi sonlandırılmış (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.4A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 20 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1630 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-UFBGA, WLCSP |
| Part Status | Obsolete |
| Power Dissipation (Max) | 800mW (Ta) |
| Rds On (Max) @ Id, Vgs | 45mOhm @ 1A, 4.5V |
| Supplier Device Package | 4-WLCSP (1.6x1.6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
