Transistörler - FET, MOSFET - Tekil
AO7417

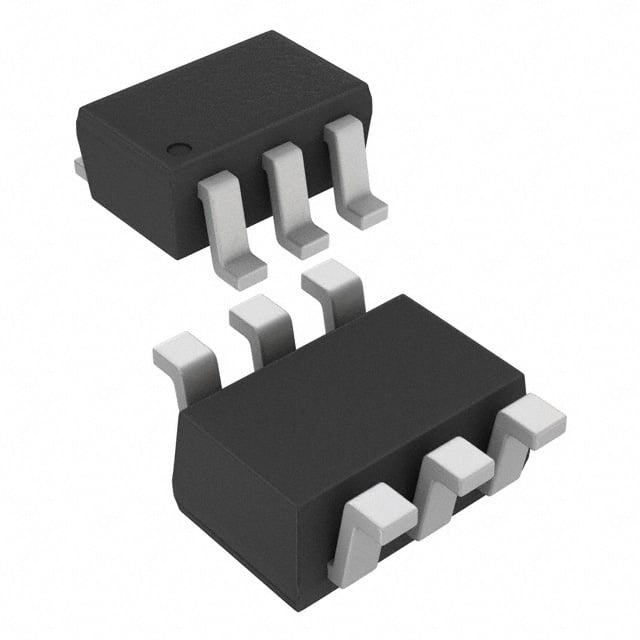

MOSFET P-CH 20V 1.9A SC70-6
- Paket/Kılıf
- 6-TSSOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AO7417
AO7417 Hakkında
AO7417, Alpha and Omega Semiconductor tarafından üretilen P-Channel MOSFET transistördür. 20V Drain-Source gerilimi ve 1.9A sürekli drenaj akımı kapasitesi ile tasarlanmıştır. 80mOhm (4.5V, 2A koşullarında) RDS(on) değeri sayesinde düşük iletim kaybı sağlar. 6-TSSOP (SC-70-6) yüzey montaj paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışabilir. Düşük gate charge (11nC) ve 745pF input kapasitansi özellikleri hızlı anahtarlama uygulamalarına uygun kılmaktadır. Güç yönetimi, anahtarlama devreleri, düşük voltaj uygulamalarında ve portatif cihazlarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.9A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 11 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 745 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power Dissipation (Max) | 570mW (Ta) |
| Rds On (Max) @ Id, Vgs | 80mOhm @ 2A, 4.5V |
| Supplier Device Package | SC-70-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
