Transistörler - FET, MOSFET - Tekil

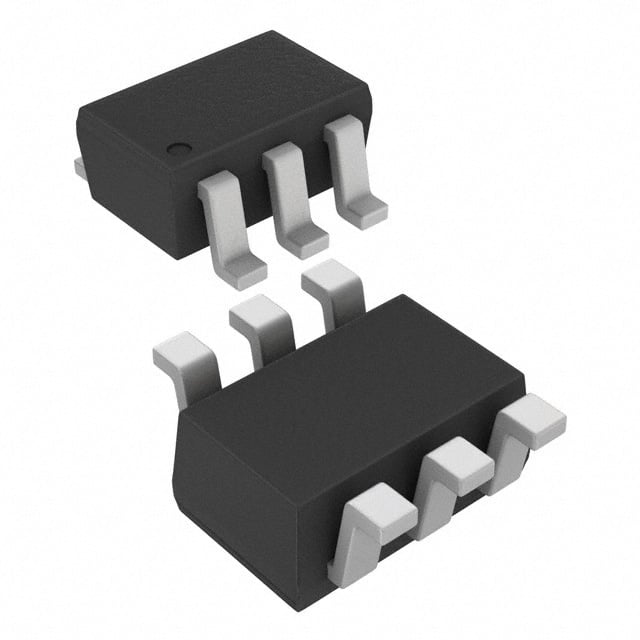

AO7415
MOSFET P-CH 20V 2A SC70-6
- Paket/Kılıf
- 6-TSSOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AO7415
AO7415 Hakkında
AO7415, Alpha and Omega Semiconductor tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source voltaj ile 2A sürekli drain akımı sağlayabilir. SC70-6 (6-TSSOP) paketinde sunulan bu bileşen, 10V gate voltajında 100mOhm düşük on-direnci (Rds On) ile karakterizedir. -55°C ile +150°C arasında çalışır ve 630mW güç tüketebilir. Gate charge değeri 6nC, input kapasitansı 620pF'dir. Surface mount teknolojisi ile PCB'ye montajlanır. Küçük sinyal anahtarlama uygulamaları, güç yönetimi devreleri ve düşük akım anahtarlama işlemlerde kullanılır. Not: Bu bileşen yeni tasarımlar için tercih edilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 620 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 630mW (Ta) |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 2A, 10V |
| Supplier Device Package | SC-70-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
