Transistörler - FET, MOSFET - Tekil
AO7412

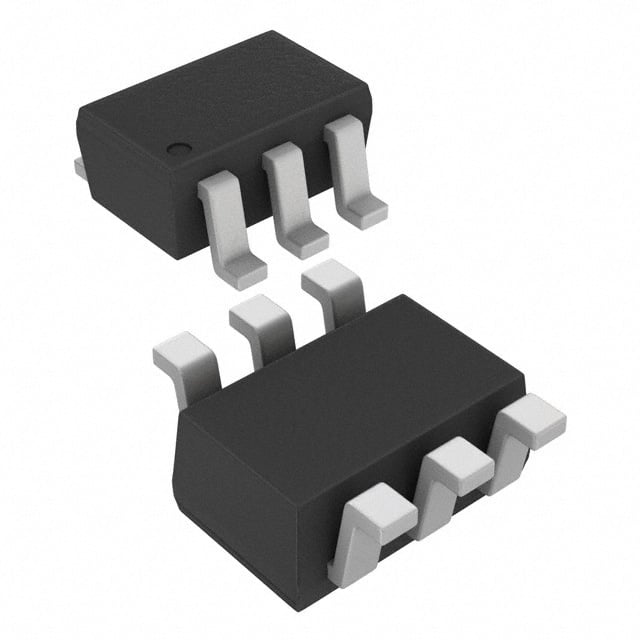

MOSFET N-CH 30V 1.7A SC70-6
- Paket/Kılıf
- 6-TSSOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AO7412
AO7412 Hakkında
AO7412, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source gerilimi (Vdss) ve 1.7A sürekli drain akımı (Id) kapasitesi ile düşük güç uygulamalarında kullanılır. 10V gate geriliminde 90mOhm maksimum on-state direnci (Rds On) ile verimli anahtarlama sağlar. SC-70-6 (SOT-363) yüzey montaj paketinde sunulan bu bileşen, düşük sinyaller, GPIO sürücüleri, güç yönetimi devreleri ve hafif yük anahtarlaması gibi uygulamalarda tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığında güvenilir performans sunar. 350mW maksimum güç tüketimi sınırlaması kompakt tasarımlara uygun kılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.7A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.6 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 270 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power Dissipation (Max) | 350mW (Ta) |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 2.1A, 10V |
| Supplier Device Package | SC-70-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.8V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
