Transistörler - FET, MOSFET - Tekil

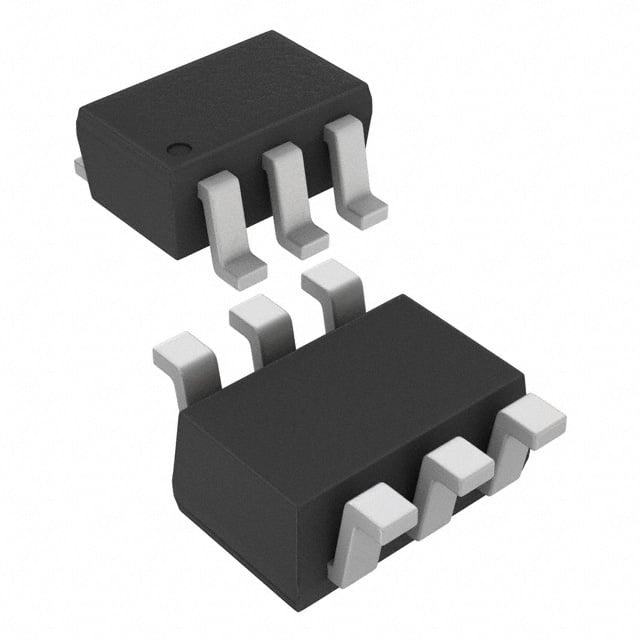

AO7411
MOSFET P-CH 20V 1.8A SC70-6
- Paket/Kılıf
- 6-TSSOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AO7411
AO7411 Hakkında
AO7411, Alpha and Omega Semiconductor tarafından üretilen P-Channel MOSFET transistörüdür. 20V drain-source gerilimi ve 1.8A sürekli dren akımı kapasitesiyle tasarlanmıştır. 120mOhm maksimum on-resistance değeri ile verimli anahtarlama işlemleri gerçekleştirir. SC70-6 (SOT-363) yüzey montaj paketinde sunulan bu bileşen, düşük güç uygulamalarında, portable cihazlarda, güç yönetimi devrelerinde ve anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 630mW maksimum güç dağılımı kapasitesi ile kompakt tasarımlara uygun bir çözüm sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.8A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.24 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 524 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power Dissipation (Max) | 630mW (Ta) |
| Rds On (Max) @ Id, Vgs | 120mOhm @ 1.8A, 4.5V |
| Supplier Device Package | SC-70-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 800mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
