Transistörler - FET, MOSFET - Tekil

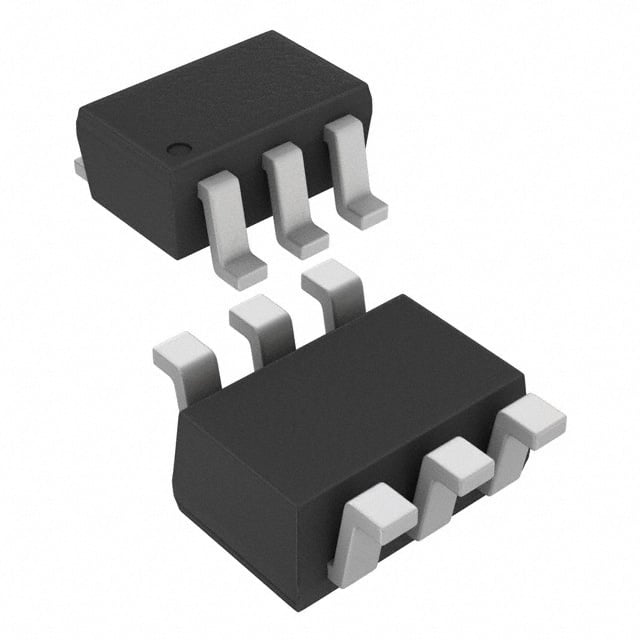

AO7408L
MOSFET N-CH 20V 2A SC70-6
- Paket/Kılıf
- 6-TSSOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AO7408L
AO7408L Hakkında
AO7408L, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source gerilimi ve 2A sürekli dren akımı kapasitesi ile düşük güç anahtarlama uygulamalarında kullanılır. 62mΩ RDS(on) değeri ile verimli anahtarlama sağlar. SC70-6 (SOT-363) yüzey montaj paketinde sunulan bu bileşen, 4.5V gate geriliminde çalışır ve -55°C ile 150°C arasında işletme sıcaklığını tolere eder. Portable cihazlar, batarya yönetimi, güç denetleme ve düşük voltaj anahtarlama devrelerinde uygulanır. 350mW güç tüketim kapasitesi ve düşük gate charge karakteristiği hızlı anahtarlama gerektiren tasarımlar için uygun olmasını sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 320 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 350mW (Ta) |
| Rds On (Max) @ Id, Vgs | 62mOhm @ 2A, 4.5V |
| Supplier Device Package | SC-70-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
