Transistörler - FET, MOSFET - Tekil

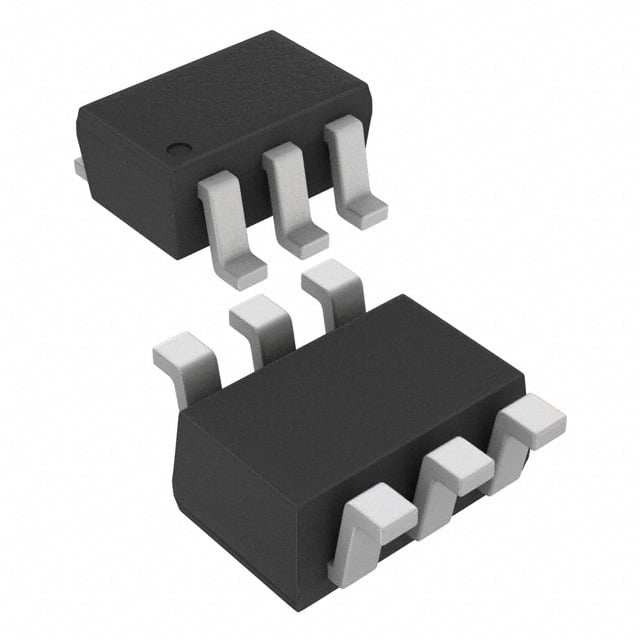

AO7408
MOSFET N-CH 20V 2A SC70-6
- Paket/Kılıf
- 6-TSSOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AO7408
AO7408 Hakkında
AO7408, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source gerilimi ve 2A sürekli drain akımı kapasitesi ile tasarlanmıştır. SC70-6 (SOT-363) paketinde sunulan bu bileşen, 62mΩ RDS(on) değeri ile düşük iletim direncine sahiptir. -55°C ile +150°C arasında çalışma sıcaklığı aralığında stabil performans sunar. Gate charge değeri 4nC olup, hızlı anahtarlama uygulamaları için uygundur. Mobil cihazlar, power management uygulamaları, load switching ve motor kontrol devrelerinde kullanılır. Maksimum 350mW güç disipasyonu kapasitesi ile kompakt tasarımlarda yer alabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 320 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power Dissipation (Max) | 350mW (Ta) |
| Rds On (Max) @ Id, Vgs | 62mOhm @ 2A, 4.5V |
| Supplier Device Package | SC-70-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
