Transistörler - FET, MOSFET - Tekil

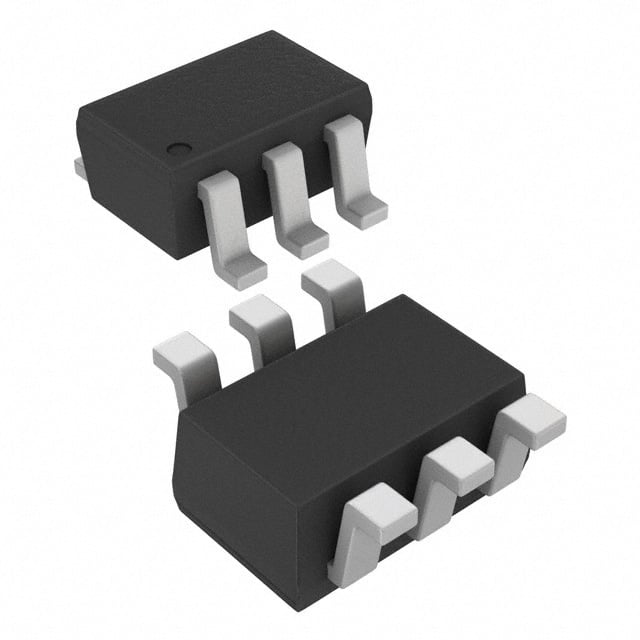

AO7405
MOSFET P-CH 30V 1.4A SC70-6
- Paket/Kılıf
- 6-TSSOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AO7405
AO7405 Hakkında
AO7405, Alpha and Omega Semiconductor tarafından üretilen P-Channel MOSFET transistördür. 30V drain-source voltaj kapasitesi ve 1.4A sürekli drain akımı ile çalışan bu komponent, düşük RDS(on) değeri (150mΩ @ 10V) nedeniyle anahtarlama uygulamalarında verimli çalışır. 6-TSSOP (SC-70) yüzey montaj paketinde sunulan AO7405, güç yönetimi, batarya şarjı kontrolü, yük anahtarlaması ve genel amaçlı anahtarlama devrelerinde kullanılır. -55°C ile +150°C arasında çalışabilen bu bileşen, 350mW güç disipasyonu kapasitesine sahiptir. Düşük gate yükü (5.06nC) sayesinde hızlı anahtarlama gerektiren uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.4A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 5.06 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 409 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 350mW (Ta) |
| Rds On (Max) @ Id, Vgs | 150mOhm @ 1.6A, 10V |
| Supplier Device Package | SC-70-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
