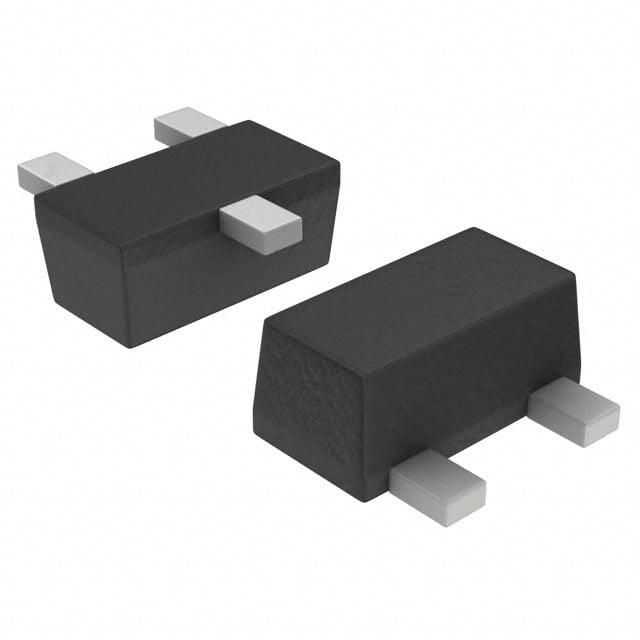

AO5404EL
MOSFET N-CH 20V 500MA SC89-3
- Paket/Kılıf
- SC-89
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AO5404
AO5404EL Hakkında
AO5404EL, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 20V Drain-Source gerilimi ve 500mA sürekli drenaj akımı ile tasarlanmıştır. 4.5V gate geriliminde 550mΩ maksimum RDS(on) değerine sahip olup, düşük güç uygulamalarında anahtarlama ve amplifikasyon işlevlerinde kullanılır. SC-89 (SOT-490) yüzey montajlı paket ile kompakt tasarım sunar. -55°C ile +150°C arası çalışma sıcaklığı aralığında endüstriyel ve consumer elektronik uygulamalarında, özellikle batarya yönetimi, güç denetimi ve sinyal anahtarlamada tercih edilir. 280mW maksimum güç tüketimi ile enerji verimli çözümler sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 500mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 45 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 280mW (Ta) |
| Rds On (Max) @ Id, Vgs | 550mOhm @ 500mA, 4.5V |
| Supplier Device Package | SC-89-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
