Transistörler - FET, MOSFET - Tekil

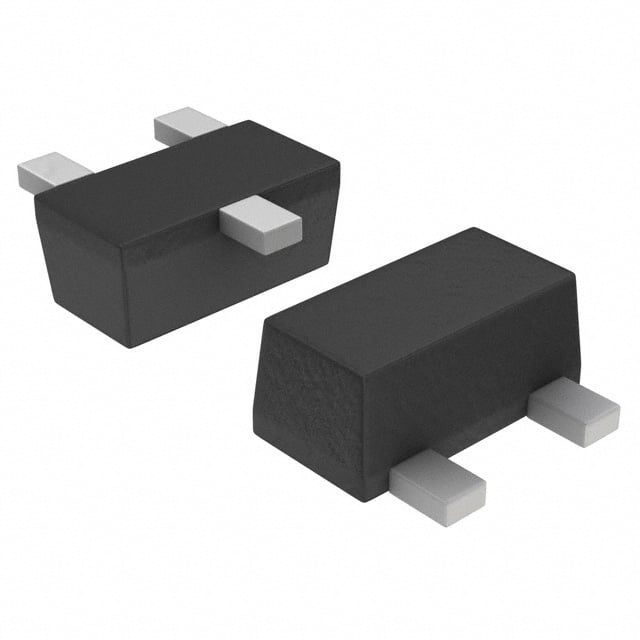

AO5404E_001
MOSFET N-CH 20V 500MA SC89-3
- Paket/Kılıf
- SC-89
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AO5404E
AO5404E_001 Hakkında
AO5404E_001, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 20V Drain-Source gerilimi ve 500mA sürekli dren akımı kapasitesi ile düşük güç uygulamalarında kullanılır. 550mΩ maksimum RDS(on) değeri ile verimli anahtarlama performansı sağlar. SC-89 (SOT-490) SMD paketinde sunulan bu bileşen, 1.8V-4.5V sürüş gerilimi aralığında çalışır. Geniş sıcaklık aralığında (-55°C ~ 150°C) stabil işlem yapabilen AO5404E, mobil cihazlar, düşük güçlü güç yönetimi devreleri, anahtarlama uygulamaları ve portable elektronik cihazlarda transistör görevi üstlenir. Düşük kapı yükü (1nC) ve küçük giriş kapasitesi (45pF) hızlı anahtarlama için avantaj sağlar. Parça günümüzde üretimi durdurulmuştur (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 500mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 45 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 280mW (Ta) |
| Rds On (Max) @ Id, Vgs | 550mOhm @ 500mA, 4.5V |
| Supplier Device Package | SC-89-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
