Transistörler - FET, MOSFET - Tekil

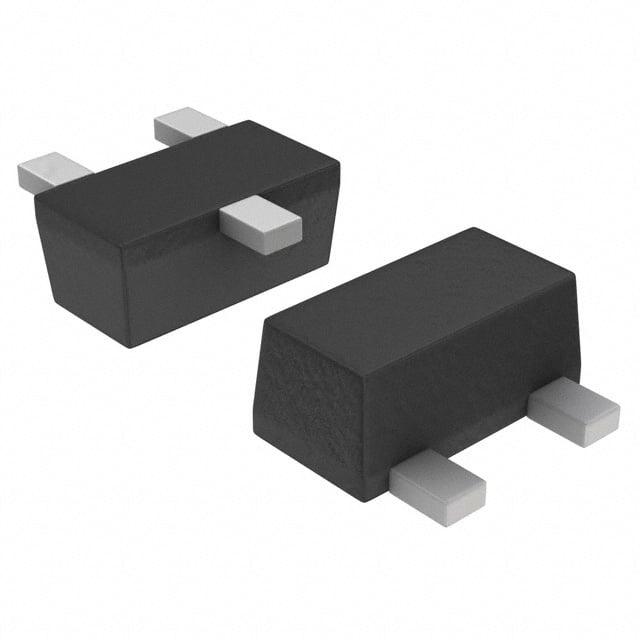

AO5401E
MOSFET P-CH 20V 500MA SC89-3
- Paket/Kılıf
- SC-89
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AO5401
AO5401E Hakkında
AO5401E, Alpha and Omega Semiconductor tarafından üretilen P-Channel MOSFET transistördür. SC-89 (SOT-490) yüzey monte pakete sahip bu bileşen, 20V drenaj-kaynak gerilimi ve 500mA sürekli drenaj akımı kapasitesiyle tasarlanmıştır. 4.5V kapı-kaynak geriliminde maksimum 800mOhm on-direnç (Rds On) değerine sahiptir. -55°C ile +150°C arasında çalışan bu MOSFET, 280mW maksimum güç harcamasıyla düşük güç uygulamalarında kullanılır. Anahtarlama devrelerine, kontrol devreleri ve power management uygulamalarına uygun bir transistördür. Bileşen şu anda üretimi durdurulmuş (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 500mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 100 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 280mW (Ta) |
| Rds On (Max) @ Id, Vgs | 800mOhm @ 500mA, 4.5V |
| Supplier Device Package | SC-89-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
