AO4714

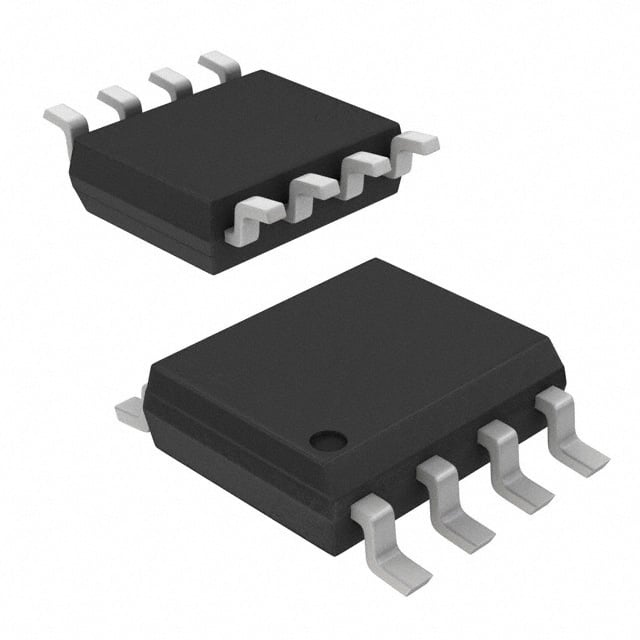

MOSFET N-CH 30V 20A 8SOIC
- Paket/Kılıf
- 8-SOIC
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AO4714
AO4714 Hakkında
AO4714, Alpha and Omega Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilim (Vdss) ve 20A sürekli drenaj akımı kapasitesine sahiptir. 8-pin SOIC yüzey montaj paketi ile sunulan bu transistör, gövdesinde entegre Schottky diyot bulunmaktadır. 10V gate geriliminde 4.7mΩ RDS(on) değeri ile düşük parazitik direnç sağlar. -55°C ile 150°C arasında çalışabilen bileşen, güç yönetimi, motor kontrol, anahtar uygulamaları ve DC-DC dönüştürücülerde kullanılır. Gate charge 74nC @ 10V olup, hızlı anahtarlama işlemleri için uygundur. Bileşen güncel üretimde bulunmamakta olup, arşiv uygulamalarında referans olarak değerlendirilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Feature | Schottky Diode (Body) |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 74 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4512 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3W (Ta) |
| Rds On (Max) @ Id, Vgs | 4.7mOhm @ 20A, 10V |
| Supplier Device Package | 8-SOIC |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
