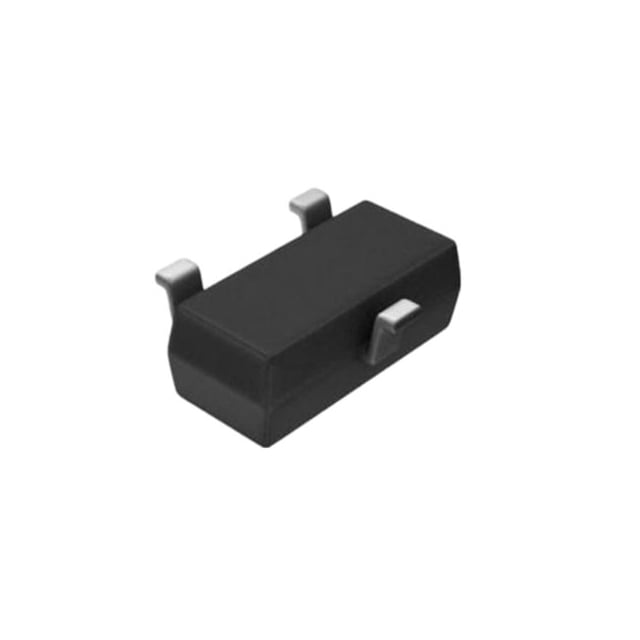

AO3400-5.8A
MOSFET SOT-23 N Channel 30V
- Üretici
- NextGen Components
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- AO3400
AO3400-5.8A Hakkında
AO3400-5.8A, NextGen Components tarafından üretilen N-Channel MOSFET transistördür. SOT-23 paketinde sunulan bu komponent, 30V Drain-Source voltaj desteği ve 5.8A sürekli drain akımı ile düşük güç uygulamalarında kullanılır. 32mOhm maksimum on-resistance (Rds On) değeri ile verimli anahtarlama sağlar. -55°C ile +150°C arasında çalışabilmesi geniş sıcaklık aralıklarında kullanımını mümkün kılır. LED sürücüleri, güç dönüştürücüler, anahtarlama devreleri ve mobil cihazlardaki güç yönetimi uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.8A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 3.3V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10.5 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 630 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 1.5W (Ta) |
| Rds On (Max) @ Id, Vgs | 32mOhm @ 5.8A, 10V |
| Supplier Device Package | SOT-23 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
