Transistörler - FET, MOSFET - Tekil
94-3250

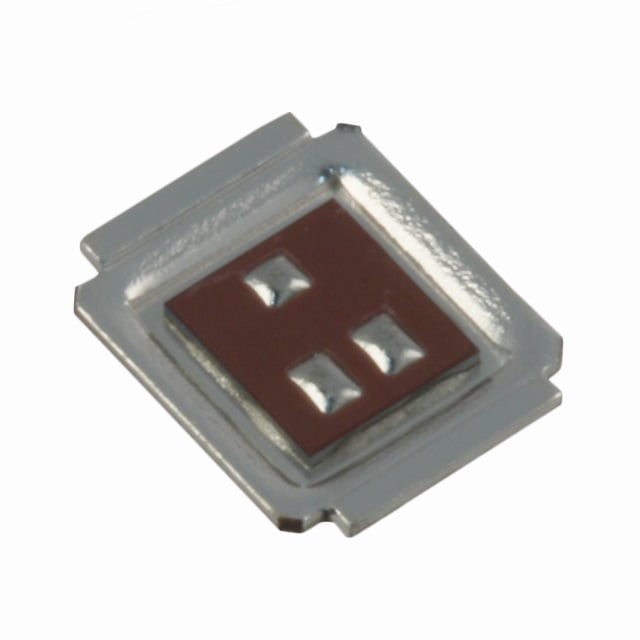

MOSFET N-CH 30V 12A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric MQ
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 94-3250
94-3250 Hakkında
Infineon Technologies tarafından üretilen 94-3250, 30V drain-source voltaj ve 12A sürekli dren akımı kapasitesine sahip N-Channel MOSFET transistörüdür. DirectFET™ MQ paket teknolojisi kullanılarak düşük Rds(on) değeri (11.5mOhm @ 12A, 7V) sağlayan bu bileşen, anahtarlama uygulamalarında ve güç dönüştürme devrelerde kullanılır. -40°C ile 150°C arasında çalışan komponent, yüksek frekans anahtarlama, motor kontrol, SMPS (Switched Mode Power Supply) ve DC-DC konvertör tasarımlarında yer alır. 26nC gate charge ve 2270pF input capacitance özellikleri ile hızlı anahtarlama karakteristiği sunar. Bileşen obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Ta), 49A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 7V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 26 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2270 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | DirectFET™ Isometric MQ |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.3W (Ta), 42W (Tc) |
| Rds On (Max) @ Id, Vgs | 11.5mOhm @ 12A, 7V |
| Supplier Device Package | DIRECTFET™ MQ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
