Transistörler - FET, MOSFET - Tekil
64-9146

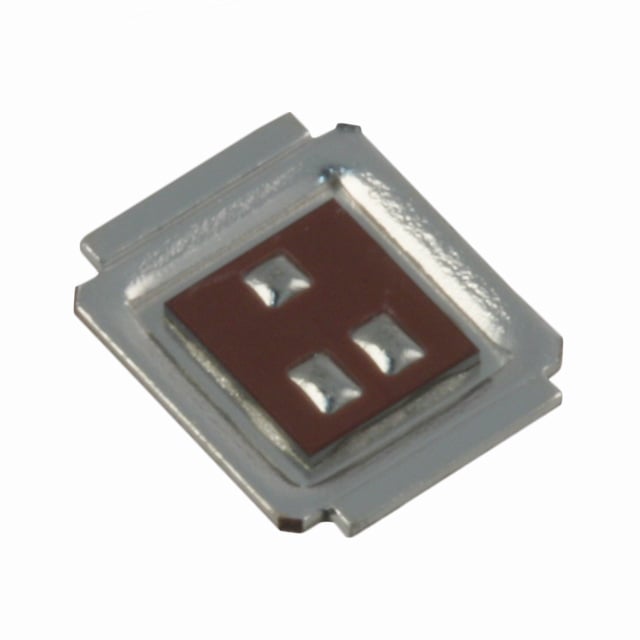

MOSFET N-CH 20V 32A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric MT
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 64-9146
64-9146 Hakkında
Infineon Technologies tarafından üretilen 64-9146, N-channel MOSFET transistörüdür. 20V Vdss rating ile tasarlanan bu bileşen, 25°C'de 32A sürekli dren akımı kapasitesine sahiptir. DirectFET™ Isometric MT paket tipi ile yüzey monte uygulamalarda kullanılmaktadır. 1.8mOhm (10V, 15A) düşük on-resistance değeri sayesinde anahtarlama devrelerinde, DC-DC konvertörlerde ve güç yönetimi uygulamalarında tercih edilir. -40°C ile 150°C arasında çalışabilir. Maksimum 89W (Tc) güç üretebildiği belirtilmiştir. ±12V gate voltajı toleransı ile güvenli anahtarlama sağlar. Not: Bu ürün üretimi durdurulmuş (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 32A (Ta), 180A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 71 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6580 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | DirectFET™ Isometric MT |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.8W (Ta), 89W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.8mOhm @ 15A, 10V |
| Supplier Device Package | DIRECTFET™ MT |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
