Transistörler - FET, MOSFET - Tekil
64-9144

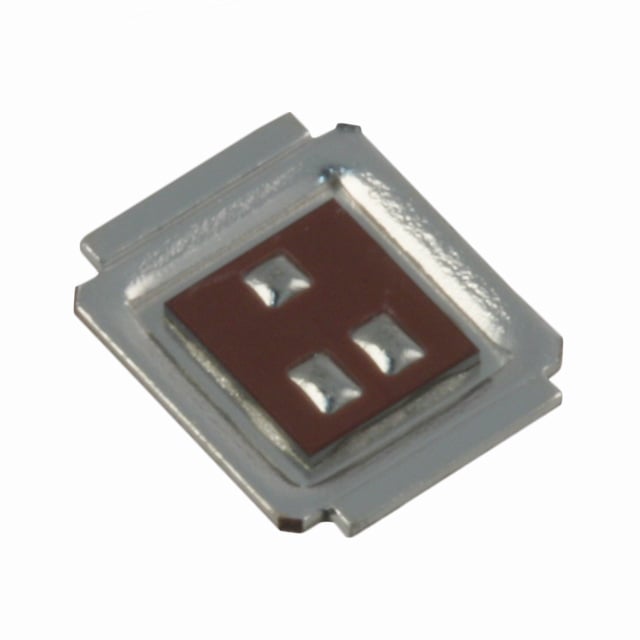

MOSFET N-CH 30V 14A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric ST
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 64-9144
64-9144 Hakkında
Infineon Technologies tarafından üretilen 64-9144, N-Channel MOSFET transistördür. DirectFET™ Isometric ST paketinde sunulan bu bileşen, 30V Drain-Source gerilimi ve 14A sürekli dren akımı kapasitesine sahiptir. Maksimum 8.1mΩ Rds(on) değeri ile düşük direnç özelliği gösterir. -40°C ile 150°C arasında çalışma sıcaklığı aralığında kullanılabilir. Surface Mount montaj tipine sahip olan bu transistör, anahtarlama uygulamaları, güç yönetimi devreleri, motor sürücüleri ve DC-DC dönüştürücülerde yaygın olarak kullanılır. Vgs(th) değeri 2.35V @ 250µA olup, hızlı komutasyon özelliği ile dişli çalışma sağlar. Bileşen şu anda üretim dışıdır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta), 55A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 17 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1300 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | DirectFET™ Isometric ST |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.1W (Ta), 42W (Tc) |
| Rds On (Max) @ Id, Vgs | 8.1mOhm @ 15A, 10V |
| Supplier Device Package | DIRECTFET™ ST |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.35V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
