Transistörler - FET, MOSFET - Tekil
64-4092PBF

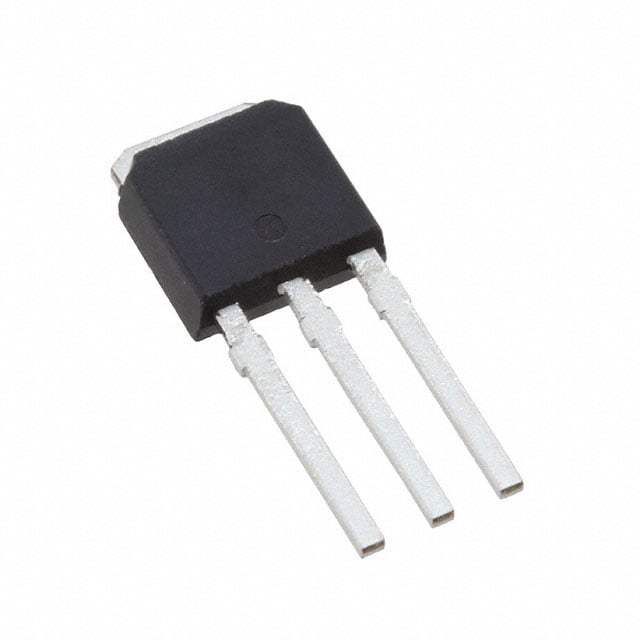

MOSFET N-CH 55V 28A I-PAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- IPAK
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 64-4092
64-4092PBF Hakkında
Infineon Technologies tarafından üretilen 64-4092PBF, N-Channel MOSFET transistörüdür. 55V drain-source gerilimi ve 28A sürekli drenaj akımı kapasitesiyle güç uygulamalarında kullanılır. TO-251-3 (I-PAK) paketlemesinde sunulan bu komponent, anahtarlama devreleri, motor kontrolü, güç yönetimi ve DC-DC dönüştürücülerde yer alır. 40mOhm maksimum RDS(on) değeri düşük ısı kaybı sağlar. -55°C ile 175°C arasında çalışır. Üretici tarafından obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 28A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 25 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 880 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-251-3 Short Leads, IPak, TO-251AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 68W (Tc) |
| Rds On (Max) @ Id, Vgs | 40mOhm @ 17A, 10V |
| Supplier Device Package | I-PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
