Transistörler - FET, MOSFET - Tekil

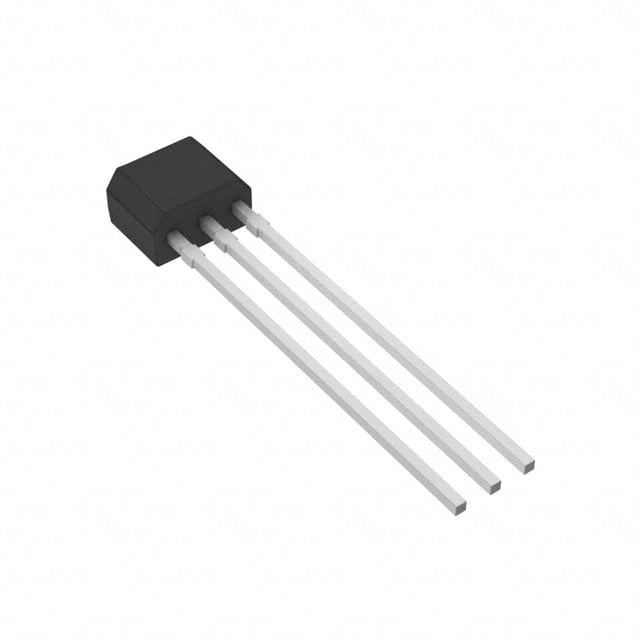

5LP01SP-AC
MOSFET P-CH 50V 70MA 3SPA
- Üretici
- onsemi
- Paket/Kılıf
- 3-SIP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 5LP01SP
5LP01SP-AC Hakkında
5LP01SP-AC, onsemi tarafından üretilen P-Channel MOSFET transistördür. 50V drain-source gerilim (Vdss) ile 70mA sürekli drain akımına sahip bu bileşen, güç yönetimi, analog anahtarlama ve kontrol uygulamalarında kullanılır. 23Ω maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. SC-72 (3-SPA) paketinde sunulan bileşen, ±10V gate gerilim aralığında çalışır ve 150°C'ye kadar işletme sıcaklığını destekler. 1.4nC gate charge ve 7.4pF input capacitance ile hızlı anahtarlama performansı sunar. Endüstriyel kontrol sistemleri, sensör uygulamaları ve gemi/otomasyon cihazlarında kullanım alanı vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 70mA (Ta) |
| Drain to Source Voltage (Vdss) | 50 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.4 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7.4 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-72 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 250mW (Ta) |
| Rds On (Max) @ Id, Vgs | 23Ohm @ 40mA, 4V |
| Supplier Device Package | 3-SPA |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
