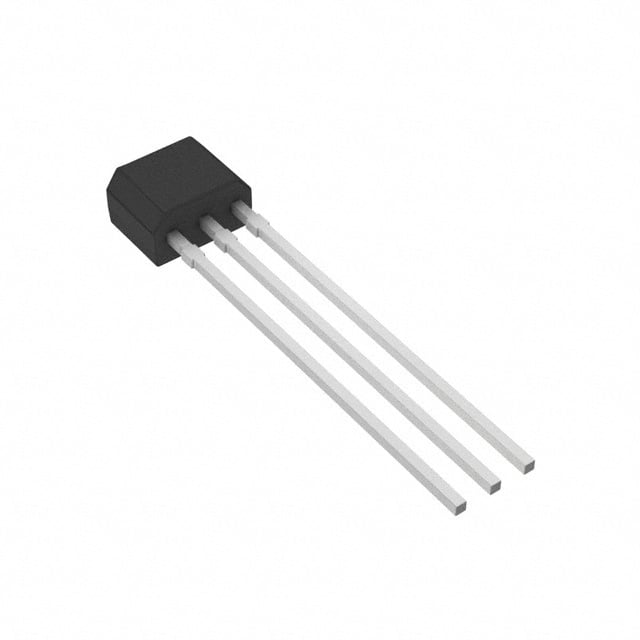

5LN01SP
MOSFET N-CH 50V 100MA 3SPA
- Üretici
- onsemi
- Paket/Kılıf
- 3-SIP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 5LN01SP
5LN01SP Hakkında
5LN01SP, onsemi tarafından üretilen N-Channel MOSFET transistördür. 50V drain-source voltaj ve 100mA sürekli drain akımı kapasitesiyle tasarlanmıştır. SC-72 (3-SPA) paketinde sunulan bu transistör, 7.8Ω maksimum RDS(on) değeri ile anahtarlama uygulamalarında düşük geçiş direnci sağlar. Gate threshold voltajı 1.3V @ 100µA ve maksimum gate voltajı ±10V'dir. 250mW güç disipasyonu ve 150°C çalışma sıcaklığı ile genel amaçlı sinyal anahtarlama, motor kontrol ve güç yönetimi devrelerinde kullanılır. Düşük kapasitans (6.6pF) ve düşük gate yükü (1.57nC) hızlı anahtarlama gerektiren uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100mA (Ta) |
| Drain to Source Voltage (Vdss) | 50 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.57 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6.6 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-72 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 250mW (Ta) |
| Rds On (Max) @ Id, Vgs | 7.8Ohm @ 50mA, 4V |
| Supplier Device Package | 3-SPA |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
| Vgs(th) (Max) @ Id | 1.3V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
