Transistörler - FET, MOSFET - Tekil

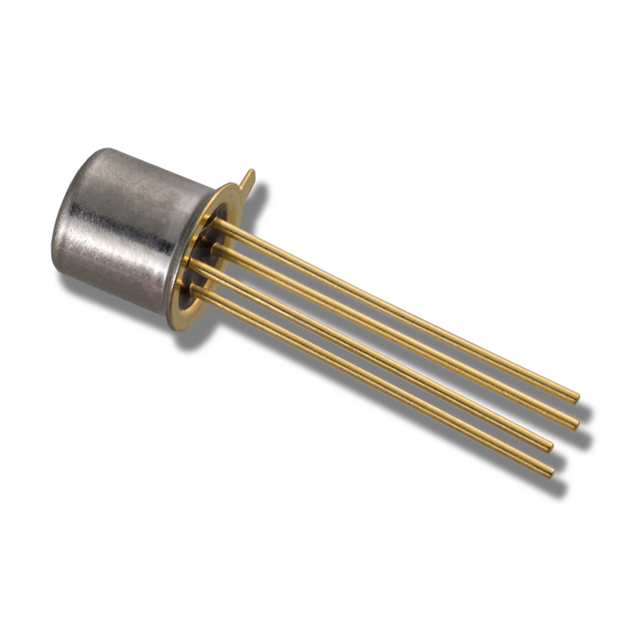

3N164 TO-72 4L
P-CHANNEL, SINGLE ENHANCEMENT MO
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 3N164
3N164 TO-72 4L Hakkında
3N164, Linear Integrated Systems tarafından üretilen P-Channel Enhancement Mode MOSFET transistördür. TO-72 metal kutu paketinde sunulan bu bileşen, 30V drain-source geriliminde 50mA sürekli drain akımı kapasitesine sahiptir. 20V gate-source geriliminde 300Ω maksimum on-direnci (Rds On) ile tasarlanmıştır. 375mW maksimum güç tüketimine ve 3500pF giriş kapasitansına (Ciss) sahip olan bu MOSFET, analog anahtarlama, küçük sinyal amplifikasyonu ve düşük frekanslı uygulamalarda kullanılır. Tersine çalışan (P-Channel) karakteristiği sayesinde yüksek taraf anahtarlaması uygulamalarına uygundur. Through-hole montaj tipi ile geleneksel PCB tasarımlarına entegrasyonu kolaydır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50mA |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 20V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 3500 pF @ 15 V |
| Mounting Type | Through Hole |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Active |
| Power Dissipation (Max) | 375mW |
| Rds On (Max) @ Id, Vgs | 300Ohm @ 100µA, 20V |
| Supplier Device Package | TO-72-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -6.5V |
| Vgs(th) (Max) @ Id | 5V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
