Transistörler - FET, MOSFET - Tekil
3N163 TO-72 4L
P-CHANNEL, SINGLE ENHANCEMENT MO
- Üretici
- —
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 3N163

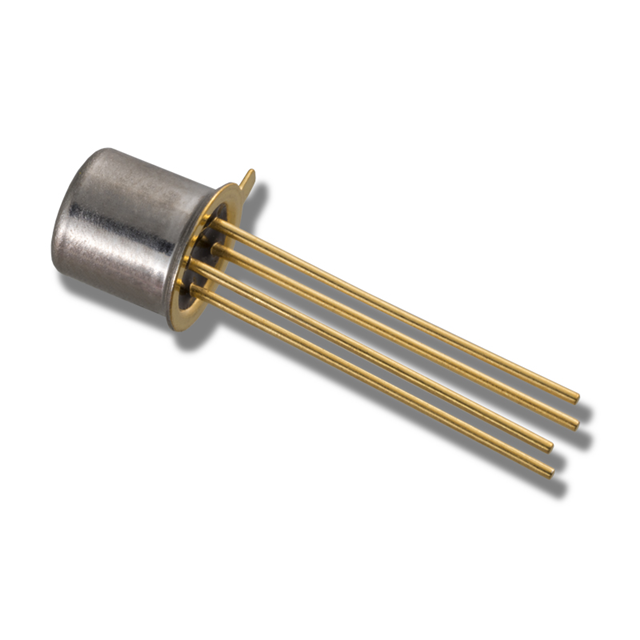

3N163 TO-72 4L Hakkında
3N163, P-Channel Enhancement Mode MOSFET transistördür. TO-72 metal kutulu paket içinde sunulan bu bileşen, 40V drain-source gerilimi ve 50mA sürekli drain akımı kapasitesine sahiptir. 250Ω maksimum RDS(on) değeri ile düşük düzeyde sinyal işleme ve anahtarlama uygulamalarında kullanılır. 375mW güç tüketim limiti ile pil çalışan cihazlar ve düşük güç tüketimli analog devrelerde tercih edilir. Vgs eşik gerilimi 5V (@10µA) olup, -6.5V maksimum gate-source gerilimi ile çalışır. 3.5pF input kapasitansi ile hızlı anahtarlama işlemleri gerçekleştirir. Eski tasarımlar ve retro elektronik projelerinde kullanılan klasik MOSFET komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50mA |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 20V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 3.5 pF @ 15 V |
| Mounting Type | Through Hole |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Active |
| Power Dissipation (Max) | 375mW |
| Rds On (Max) @ Id, Vgs | 250Ohm @ 100µA, 20V |
| Supplier Device Package | TO-72-4 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -6.5V |
| Vgs(th) (Max) @ Id | 5V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
