Transistörler - FET, MOSFET - Tekil

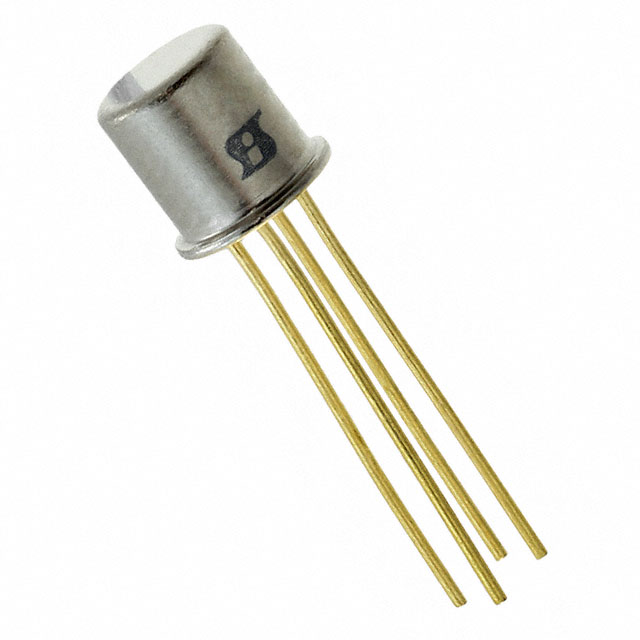

3N163
MOSFET P-CH 40V 50MA TO72
- Üretici
- Vishay
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 3N163
3N163 Hakkında
3N163, Vishay tarafından üretilen P-Channel MOSFET transistördür. TO-72 metal kutu paketinde sunulan bu bileşen, 40V drain-source voltajında 50mA sürekli akım kapasitesine sahiptir. Maksimum 375mW güç dağıtımı ile çalışabilen transistör, -55°C ile +150°C sıcaklık aralığında işletim görebilir. 250Ohm maksimum RDS(on) değeri ile güç anahtarlama uygulamalarında kullanılabilir. Through-hole montaj tipi ile PCB'ye doğrudan lehimlenebilir. Mevcut durumu itibariyle üretimi sonlandırılmış (obsolete) bir bileşen olup, arşiv projeleri veya yedek parça tedariki için referans olarak değerlendirilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50mA (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 20V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 3.5 pF @ 15 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Obsolete |
| Power Dissipation (Max) | 375mW (Ta) |
| Rds On (Max) @ Id, Vgs | 250Ohm @ 100µA, 20V |
| Supplier Device Package | TO-72 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
