Transistörler - FET, MOSFET - Tekil

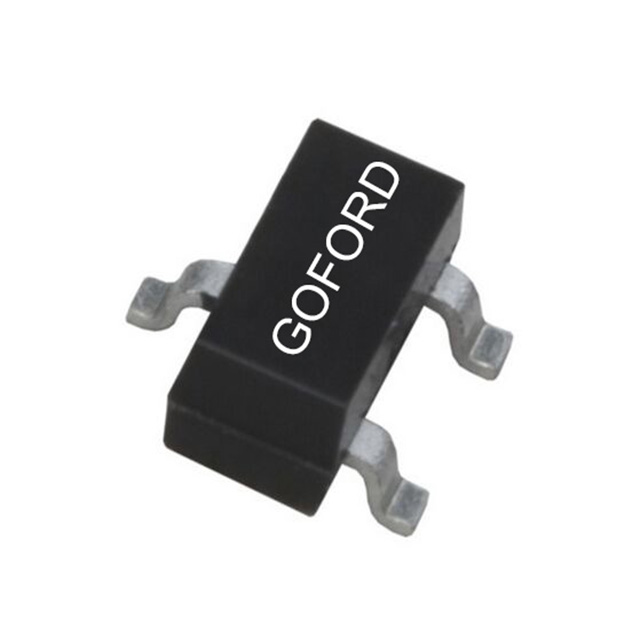

3415A
P20V,RD(MAX)<45M@-4.5V,RD(MAX)<6
- Üretici
- Goford Semiconductor
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 3415A
3415A Hakkında
Goford Semiconductor 3415A, P-channel MOSFET transistör olup 20V drain-source voltajında çalışır. Maksimum 4.6A sürekli drain akımı kapasitesine sahiptir. 4.5V gate voltajında 45mOhm on-resistance değeri ile düşük geçiş direncinde çalışma sağlar. SOT-23-3 yüzey montajı paketinde sunulan bu bileşen, -55°C ile 150°C arasında güvenilir performans gösterir. 1.4W maksimum güç tüketimi ile elektronik devreler, anahtarlama uygulamaları, güç yönetimi ve sinyal kontrol devreleri için uygundur. Gate charge değeri 12nC olup hızlı komütasyon özellikleri sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.6A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 12 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 950 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 1.4W (Ta) |
| Rds On (Max) @ Id, Vgs | 45mOhm @ 4A, 4.5V |
| Supplier Device Package | SOT-23-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
