Transistörler - FET, MOSFET - Tekil
3401

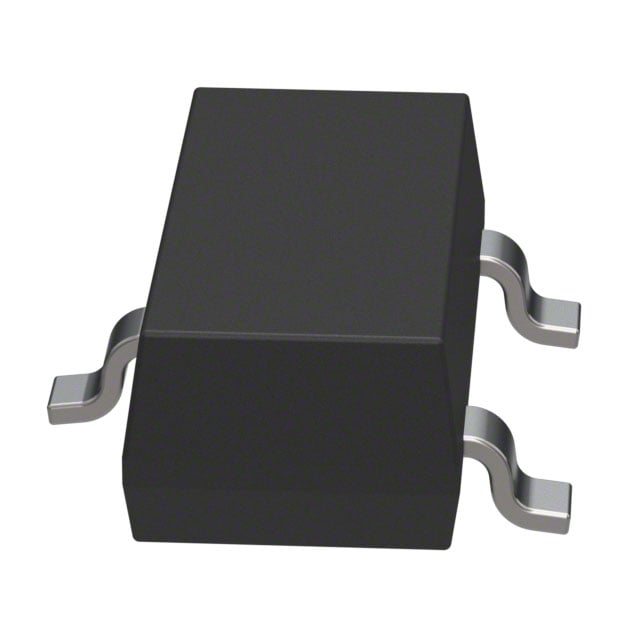

MOSFET P-CH 30V 4.2A SOT-23
- Üretici
- Goford Semiconductor
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 3401
3401 Hakkında
Goford Semiconductor 3401, P-Channel MOSFET transistörüdür. 30V Drain-Source gerilimi ve 4.2A sürekli drenaj akımı kapasitesi ile çalışır. SOT-23-3 yüzey montajlı paketinde sunulan bu bileşen, anahtarlama uygulamaları, güç yönetimi devreleri, load switching ve motor kontrolü gibi alanlarda kullanılır. 55mOhm maksimum RDS(on) değeri ile düşük kayıp sağlar. -55°C ile 150°C arasında çalışabilir. 1.2W güç dissipasyonu kapasitesine sahip olup, ±12V maximum kapı gerilimi tolerans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.2A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Feature | Standard |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 950 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power Dissipation (Max) | 1.2W (Ta) |
| Rds On (Max) @ Id, Vgs | 55mOhm @ 4.2A, 10V |
| Supplier Device Package | SOT-23-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
