Diyotlar - Doğrultucular - Diziler

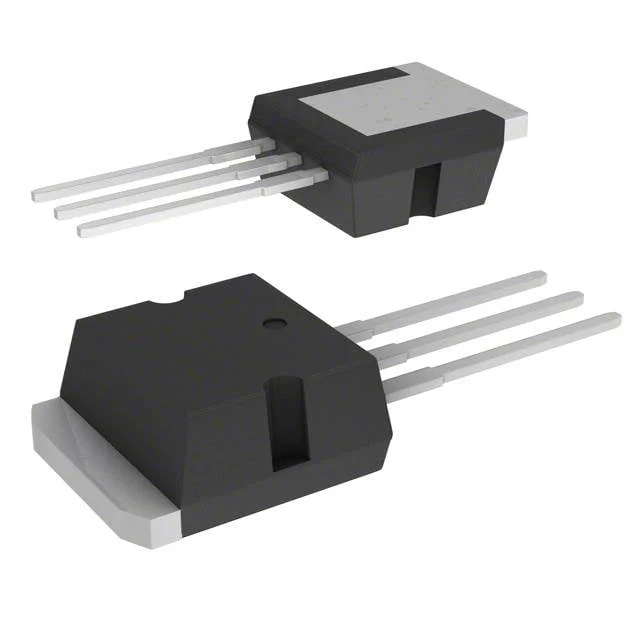

30CTQ045-1
DIODE SCHOTTKY 45V 15A TO262
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 30CTQ045
30CTQ045-1 Hakkında
30CTQ045-1, SMC Diode Solutions tarafından üretilen bir Schottky diyot dizisidir. TO-262-3 paketinde sunulan bu bileşen, 15A ortalama doğrultulmuş akım ve 45V maksimum reverse voltajı ile güç düzeltme uygulamalarında kullanılır. Common cathode konfigürasyonundaki diyot çiftinin 620mV forward voltajı ve 500ns'den daha hızlı recovery time'ı ile anahtarlama devrelerinde ve güç kaynakları tasarımlarında tercih edilir. -55°C ile 175°C arasında çalışabilme kapasitesi, geniş sıcaklık aralığında uygulamalara uyum sağlar. Through Hole montaj özelliği PCB tasarımında geleneksel kalite kontrol yöntemlerine uygunluk sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 1 mA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-262 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 620 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
