Transistörler - FET, MOSFET - Tekil

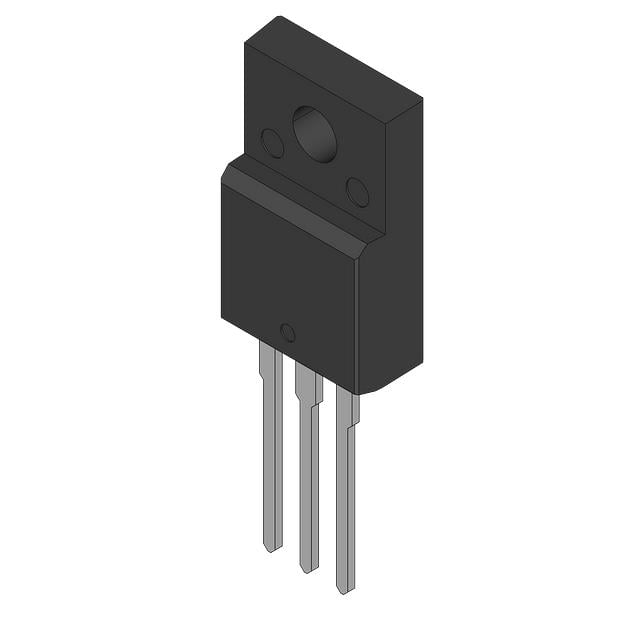

2SK4198LS
MOSFET N-CH 600V 5A TO220FI
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK4198
2SK4198LS Hakkında
2SK4198LS, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 600V drain-source gerilimi ve 5A sürekli dren akımı kapasitesi ile güç elektronikleri uygulamalarında kullanılır. TO-220-3 paket tipinde through-hole montajı destekler. Maximum 30W güç dağıtabilir (Tc=25°C'de). 2.34Ω maximum RDS(on) değeri ile anahtarlama devreleri, güç kaynakları, motor kontrol ve inverter uygulamalarında tercih edilir. ±30V gate gerilim aralığında çalışır ve 150°C junction sıcaklığına kadar dayanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14.3 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 360 pF @ 30 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2W (Ta), 30W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.34Ohm @ 2.5A, 10V |
| Supplier Device Package | TO-220FI(LS) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
