Transistörler - FET, MOSFET - Tekil

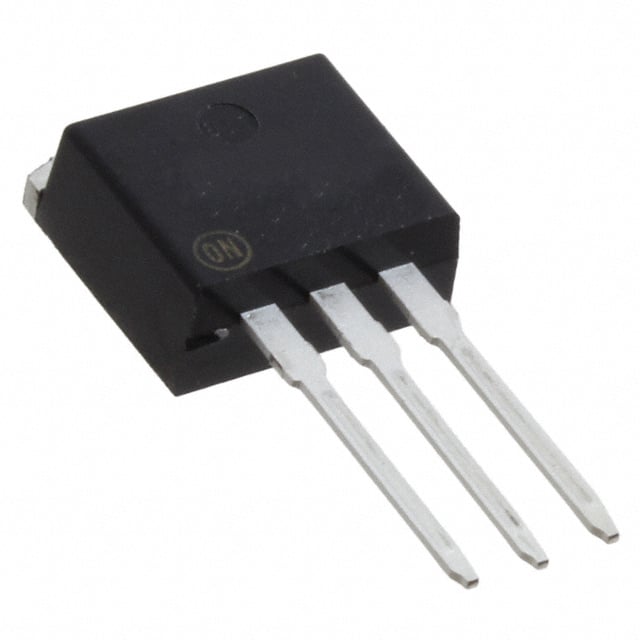

2SK4066-1E
MOSFET N-CH 60V 100A TO262-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK4066
2SK4066-1E Hakkında
2SK4066-1E, Rochester Electronics tarafından üretilen N-Channel Metal Oxide Semiconductor Field Effect Transistor (MOSFET) bileşenidir. 60V drain-source voltajında 100A sürekli akım kapasitesine sahip bu transistör, güç anahtarlama ve doğrultma uygulamalarında kullanılır. TO-262-3 (I²Pak) paketine sahip olan bileşen, 4.7mOhm on-state direnci ile yüksek akım uygulamalarına uygun tasarlanmıştır. ±20V maksimum gate voltajında çalışabilen transistör, motor kontrolü, DC-DC konvertörleri, enerji dönüşüm sistemleri ve endüstriyel güç elektronikleri alanlarında tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 220 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 12500 pF @ 20 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.65W (Ta), 90W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.7mOhm @ 50A, 10V |
| Supplier Device Package | TO-262-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
