2SK4065-DL-1EX

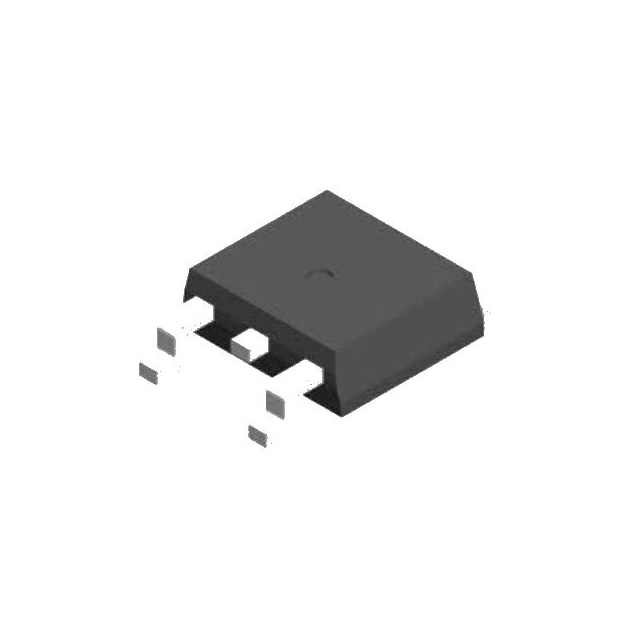

2SK4065 - MOSFET N-CHANNEL 75V T
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK4065
2SK4065-DL-1EX Hakkında
2SK4065-DL-1EX, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 75V drain-source gerilim, 100A sürekli drenaj akımı ve 6mOhm (10V, 50A'da) on-state direnci ile düşük güç kaybı sağlar. Surface mount TO-263-3 (D²Pak) paketinde sunulan bu transistör, yüksek akım uygulamalarında switch kontrolü ve güç yönetimi için kullanılır. 150°C maksimum işletme sıcaklığı ve 90W (Tc'de) güç dağıtma kapasitesi ile inverter devreleri, motor sürücüleri, DC-DC dönüştürücüler ve güç kaynağı uygulamalarında tercih edilir. 220nC gate charge değeri, hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Ta) |
| Drain to Source Voltage (Vdss) | 75 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 220 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 12200 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power Dissipation (Max) | 1.65W (Ta), 90W (Tc) |
| Rds On (Max) @ Id, Vgs | 6mOhm @ 50A, 10V |
| Supplier Device Package | TO-263-2 |
| Technology | MOSFET (Metal Oxide) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
