Transistörler - FET, MOSFET - Tekil

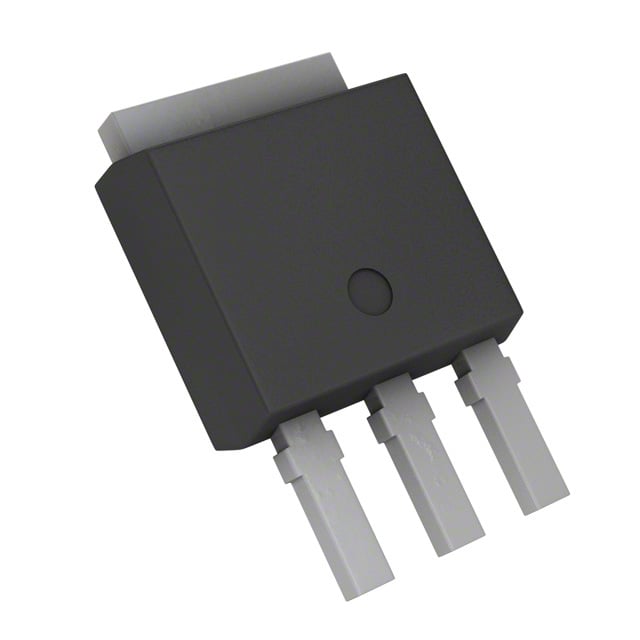

2SK4021(Q)
MOSFET N-CH 250V 4.5A PW-MOLD2
- Paket/Kılıf
- IPAK
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- 2SK4021
2SK4021(Q) Hakkında
2SK4021(Q), Toshiba tarafından üretilen N-Channel MOSFET transistördür. 250V drain-source gerilimi ve 4.5A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. TO-251-3 (IPak) paket türü ile through-hole montajına uygundur. 1Ohm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. Güç kaynakları, DC-DC konvertörleri, motor kontrol devreleri ve endüstriyel anahtarlama uygulamalarında yaygın olarak tercih edilir. 150°C çalışma sıcaklığına ve 20W güç dissipasyonuna kadir olması, ısıl yönetimin kritik olduğu uygulamalarda kullanımını uygun kılar. Maksimum ±20V gate-source gerilimi ile geniş kontrol aralığı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.5A (Ta) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 440 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-251-3 Stub Leads, IPak |
| Part Status | Obsolete |
| Power Dissipation (Max) | 20W (Tc) |
| Rds On (Max) @ Id, Vgs | 1Ohm @ 2.5A, 10V |
| Supplier Device Package | PW-MOLD2 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
